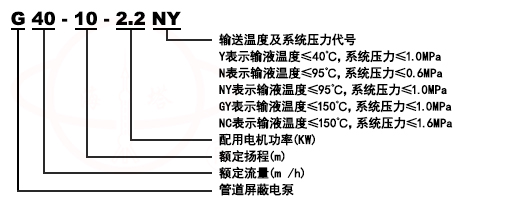

型号意義
特點與用途
G型立式清水管道屏蔽泵采用全封閉、無機械密封的獨特結構。定轉子采用不鏽鋼套分别屏蔽密封,輸送液體可進入電機内部冷卻,從而解決了普通管道電泵因使用機械密封而導緻輸送介質洩漏、污染環境、運行可靠性差、維護困難等問題。轉動部分則采用石磨軸承支承、輸送介質潤滑,是低噪音綠色環保型升級換代産品。由于其低噪音、無洩漏、運行可靠、免維護等優點深得用戶信賴。 G系列屏蔽電泵主要用于暖通空調冷熱水循環,工業、城市建築給水,消防管道增壓,遠距離輸水等場合。
工作條件
1、本系列流量範圍：1-1080m3/h,楊程範圍：5-105m。
2、電泵系統壓力爲1.0MPa(或1.6MPa),即泵吸入口壓力+楊程《1.0MPa(或1.6MPa)。當用戶要求系統壓力高于1.0MPa時,須在訂貨時另行提出。
3、輸送介質爲清水或物理和化學性質類似于水的液體,介質溫度《95°C(N型和NY型)或《150°C(GY型),用戶選用GY型須另行配置外循環冷卻水系統;當介質溫度低于20°C時,須在訂貨時另行提出,本公司將采取特殊工藝措施。
結構示意圖
 |
序号 |
名稱 |
序号 |
名稱 |
序号 |
名稱 |
1 |
上軸承座 |
6 |
石墨軸承套 |
11 |
軸 |
|
2 |
機座 |
7 |
引液管 |
12 |
定子屏蔽套 |
|
3 |
電線接線盒 |
8 |
推力軸承 |
13 |
轉子屏蔽泵 |
|
4 |
泵體 |
9 |
軸子 |
14 |
下軸承座 |
|
5 |
底座 |
10 |
定子 |
15 |
葉輪 |
性能參數
型号 |
流量 (m3/h) |
楊程 (m) |
功率 (kw) |
電壓 (v) |
頻率 (Hz) |
電流 A |
轉速 min |
噪音dB |
吸入口徑 |
排出口徑 |
重量 kg |
G5-12-0.75N |
5 |
12 |
0.75 |
380 |
50 |
2.5 |
1500 |
45 |
40 |
40 |
65 |
G5-15-1.3NY |
5 |
15 |
1.3 |
380 |
50 |
4.15 |
1500 |
45 |
50 |
50 |
82 |
G5.6-16-1.3NY |
5.6 |
16 |
1.3 |
380 |
50 |
4.15 |
1500 |
45 |
50 |
50 |
82 |
G6.3-4-0.18NY |
6.3 |
4 |
0.18 |
380 |
50 |
1.0 |
1500 |
45 |
40 |
40 |
36 |
G6.3-12.5-0.75N |
6.3 |
12.5 |
0.75 |
380 |
50 |
2.5 |
1500 |
45 |
40 |
40 |
65 |
G6.3-20-1.8NY |
6.3 |
20 |
1.8 |
380 |
50 |
5.3 |
1500 |
50 |
40 |
40 |
105 |
G9-20-1.8NY |
9 |
20 |
1.8 |
380 |
50 |
5.3 |
1500 |
50 |
50 |
50 |
108 |
G11-2-0.18N |
11 |
2 |
0.18 |
380 |
50 |
1.0 |
1500 |
45 |
50 |
50 |
35 |
G11-10-0.75NY |
11 |
10 |
0.75 |
380 |
50 |
2.6 |
1500 |
45 |
50 |
50 |
68 |
G11.6-28-3NY |
11.6 |
28 |
3 |
380 |
50 |
8.0 |
1500 |
50 |
50 |
50 |
140 |
G12.5-5-0.45N |
12.5 |
5 |
0.45 |
380 |
50 |
1.5 |
1500 |
45 |
50 |
50 |
46 |
G12.5-12.5-1.1N |
12.5 |
12.5 |
1.1 |
380 |
50 |
3.5 |
1500 |
45 |
50 |
50 |
70 |
G12.5-20-2.2NY |
12.5 |
20 |
2.2 |
380 |
50 |
6.4 |
1500 |
50 |
50 |
50 |
110 |
G12.5-32-4NY |
12.5 |
32 |
4 |
380 |
50 |
11.3 |
1500 |
50 |
50 |
50 |
203 |
型号 |
流量 (m3/h) |
楊程 (m) |
功率 (kw) |
電壓 (v) |
頻率 (Hz) |
電流 A |
轉速 min |
噪音dB |
吸入口徑 |
排出口徑 |
重量 kg |
G18-16-2.2NY |
18 |
16 |
2.2 |
380 |
50 |
6.4 |
1500 |
50 |
50 |
50 |
113 |
G20-10-1.3N |
20 |
10 |
1.3 |
380 |
50 |
4.15 |
1500 |
45 |
65 |
65 |
80 |
G20-10-1.3NY |
20 |
10 |
1.3 |
380 |
50 |
4.15 |
150 |
45 |
65 |
65 |
80 |
G20-20-3NY |
20 |
20 |
3 |
380 |
50 |
8.4 |
1500 |
50 |
65 |
65 |
125 |
G22-16-2.2NY |
22 |
16 |
2.2 |
380 |
50 |
6.4 |
1500 |
50 |
65 |
65 |
120 |
G25-12.5-1.8NY |
25 |
12.5 |
1.8 |
380 |
50 |
5.3 |
1500 |
50 |
65 |
65 |
106 |
G25-20-3NY |
25 |
20 |
3 |
380 |
50 |
8.4 |
1500 |
50 |
65 |
65 |
125 |
G27-7-1.1N |
27 |
7 |
1.1 |
380 |
50 |
3.5 |
1500 |
45 |
65 |
65 |
73 |
G40-10-2.2NY |
40 |
10 |
2.2 |
380 |
50 |
6.4 |
1500 |
50 |
100 |
100 |
120 |
G45-30-9NY |
40 |
30 |
9 |
380 |
50 |
23.6 |
1500 |
60 |
100 |
100 |
300 |
G50-12.5-3NY |
50 |
12.5 |
3 |
380 |
50 |
8.4 |
1500 |
50 |
100 |
100 |
140 |
G50-20-5.5NY |
50 |
20 |
5.5 |
380 |
50 |
14.3 |
1500 |
55 |
100 |
100 |
225 |
G50-32-9N |
50 |
32 |
9 |
380 |
50 |
23.6 |
1500 |
60 |
100 |
100 |
300 |
G60-32-9NY |
60 |
32 |
9 |
380 |
50 |
23.6 |
1500 |
60 |
100 |
100 |
300 |
型号 |
流量 (m3/h) |
楊程 (m) |
功率 (kw) |
電壓 (v) |
頻率 (Hz) |
電流 A |
轉速 min |
噪音dB |
吸入口徑 |
排出口徑 |
重量 kg |
G75-17.5-7.5NY |
75 |
17.5 |
7.5 |
380 |
50 |
19.8 |
1500 |
55 |
125 |
125 |
262 |
G75-27-11NY |
75 |
27 |
11 |
380 |
50 |
28.8 |
1500 |
60 |
125 |
125 |
350 |
G80-20-7.5NY |
80 |
20 |
7.5 |
380 |
50 |
20 |
1500 |
55 |
125 |
125 |
262 |
G80-32-13NY |
80 |
32 |
13 |
380 |
50 |
33.8 |
1500 |
60 |
125 |
125 |
373 |
G80-40-18.5NY |
80 |
40 |
18.5 |
380 |
50 |
46.2 |
1500 |
65 |
125 |
125 |
420 |
G100-20-9NY |
100 |
20 |
9 |
380 |
50 |
23.6 |
1500 |
60 |
125 |
125 |
310 |
G100-27-11NY |
100 |
27 |
11 |
380 |
50 |
28.8 |
1500 |
60 |
125 |
125 |
350 |
G100-32-15NY |
100 |
32 |
15 |
380 |
50 |
38.4 |
1500 |
60 |
125 |
125 |
380 |
G100-40-22NY |
100 |
40 |
22 |
380 |
50 |
54.2 |
1500 |
65 |
125 |
125 |
450 |
G100-50-25NY |
100 |
50 |
25 |
380 |
50 |
61 |
1500 |
65 |
125 |
125 |
495 |
G125-20-13NY |
125 |
20 |
13 |
380 |
50 |
33.7 |
1500 |
60 |
125 |
125 |
373 |
G125-32-22NY |
125 |
32 |
22 |
380 |
50 |
54.2 |
1500 |
65 |
125 |
125 |
480 |
G125-40-25NY |
125 |
40 |
25 |
380 |
50 |
61 |
1500 |
65 |
125 |
125 |
495 |
G125-50-37NY |
125 |
50 |
37 |
380 |
50 |
89 |
1500 |
70 |
125 |
125 |
580 |
GG140-24-18.5NY |
140 |
24 |
18.5 |
380 |
50 |
46.2 |
1500 |
65 |
125 |
125 |
470 |
G140-30-18.5NY |
140 |
30 |
18.5 |
380 |
50 |
46.2 |
1500 |
65 |
125 |
125 |
450 |
安裝說明
1、安裝前應檢查機組緊固件有無松動現象,泵體流産内有無異物堵塞,以免水泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上,應有各自的支承體,以免泵變形影響運行性能和使用壽命。
3、爲了不使雜質進入泵内而堵塞流道影響性能,應在泵進口前面安裝比吸入管截面積大3~4倍的過濾器。
4、如泵用于輸送熱水液體時,爲了不使泵承受管路的熱變形,泵可以不固定底腳螺栓,當管路系統在熱脹冷縮時,使泵與管路同時移動。
5、爲了維修方便和使用安全,在泵的進出口管路應各裝上一隻調節閥門及在泵進出口附近各安裝一隻壓力表,以保證在額定範圍内運行,确保泵的正常運行和使用壽命。
故障原因及排除方法
故障現象 |
可能産生的原因 |
排除方法 |
1、水泵不出水 |
1、進出口閥門未打開,進出管路阻塞葉輪流道阻塞。 2、電機運行方向不對,電機缺相轉速很慢。 3、吸入管漏氣。 4、泵腔内存有空氣。 5、進口供水不足。 6、管路阻力過大,泵選型不當。 |
1、檢查,去除阻塞物 2、調整電機轉向,緊固電機接線 3、擰緊各密封面,排除空氣 4、打開電機頂部排氣閥,排盡空氣。 5、停機檢查、調整。 6、減少管路彎道,重新選泵。 |
2、水泵流量不足 |
1、先按上述原因檢查。 2、管道、泵流道葉輪部分阻塞,水垢沉積、閥門開度不足 3、電壓偏低,轉速過低。 4、葉輪口環磨損,洩漏過大。 |
1、先按上述排除 2、去除阻塞物,重新調整閥門開度。 3、穩壓 4、更換葉輪 |
3、功率過大 |
1、超過額定流量使用。 2、葉輪或運轉部件有碰擦。 3、滑動軸承磨損或破裂。 4、介質比重過大。 |
1、調節出口閥門,降低流量 2、檢查排除或更換部件 3、更換滑動軸承 4、改型 |
4、雜音振動 |
1、管路支撐不穩 2、介質混有氣體 3、産生汽蝕現象 4、轉動部件碰擦 |
1、穩固管路 2、提高吸口壓力,排氣。 3、降低真空度 4、檢查調整或更換 |
5、電機發熱 |
1、流量過大,超載運行 2、定子,轉子有碰擦。 3、電壓不足 4、冷卻系統管路堵塞 |
1、調節出口閥,減小流量 2、檢查排除 3、穩壓 4、清除堵塞 |
