SPG立式管道屏蔽式清水泵

相關新聞/ RELATED NEWS
詳細介紹

型号意義

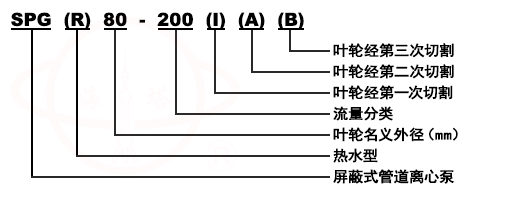

SPG立式管道屏蔽式清水泵型号意義







産品簡介
SPG立式管道屏蔽式清水泵吸收了屏蔽式管道泵設計及制造的先進技術,將電機的屏蔽技術應用于液體輸送領域,爲适應國内市場需求而推出的系列化新産品。
SPG立式管道屏蔽式清水泵系列性能參數基本符合國際标準ISO2858及國家标準JB/T6878.2-93的規定。具有設計規範,通用化程度高,結構合理,性能穩定,運轉低噪音,無振動等顯著特點,是替代常規卧式離心泵,立式管道泵的理想産品。
全系列共67個品種,184個規格,其性能範圍：流量6.3~108m3/h,揚程12.5~125m,配用電機功率0.37~160KW,轉速1450r/min和2900r/min。







産品特點
1、泵結構緊湊,機泵一體化,體積小。其立式結構具有安裝占地面積小,運行平衡,安裝無需調整。
2、泵進出口設計成規格相同法蘭,且位于同一中心線上,可象閥門一樣直接安裝在管路上,且中心低便于管道布置,安裝特别方便。
3、泵與電機同軸,軸向尺寸短,使泵運行更加平穩,噪音低。
4、取消傳統軸封方式,避免了輸送介質的外洩,因此具有完全無洩漏的顯著特點。
5、用滑動軸承替代常規電機滾動軸承,使泵具有運行特别平穩,振動噪音極低。
6、安裝栓修方便,無需拆動管路系統,隻要拆下連接體螺母即可抽出全部轉子部件進行檢查和維修。
7、可根據使用要求即流量和揚程的需要進行泵的串、并聯運行方式。







産品用途
1、SPG立式管道屏蔽式清水泵普通型供輸送清水及物理化學性質類似于清水的其他液體之用。介質使用溫度不超過80℃ ,适用于工業和城市給排水,高層建築增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特别适用對振動、噪音要求較高的場合,如地下泵房、空調制冷系統等。
2、SPG立式管道屏蔽式清水泵熱水型主要供輸送溫度不超過160 ℃不含固體顆粒的軟水之用,适用于能源、冶金、化工、紡織、造紙以及賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統循環等場合。
3、SPG立式管道屏蔽式清水泵防腐型輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,适用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。







使用條件
1、介質必須爲軟水、稀薄、不凝固、非易燃、不含固體顆粒及纖維的流體。
2 、介質溫度普通型爲80℃ 、熱水型爲16080℃。
3 、一般情況下系統工作壓力不超過1.2MPa,進口壓力不小于0.5MPa,特殊場合應事先與我廠聯系。
4 、環境溫度不超過40℃,相對濕度不超過95%。







結構說明
該泵爲機泵一體結構,整機主要由泵體、葉輪、聯接體、滑動軸承、定子、轉子、屏蔽套、電機殼等零部件組成。泵爲立式單級單吸離心泵,進出口在同一水平軸線上,口徑規格相同可直接象閥門一樣安裝在管路的任何部位上,裝卸極爲方便,占地面積省。泵通過聯接體與電機成一體,軸承采用進口石墨浸漬樹脂複合軸承,電機定轉子各有屏蔽套進行隔離。軸承采用液體本身介質作爲潤滑劑及冷卻液,具有設計合理、運行可靠的特點。泵設有底座,可直接安裝在地基上,因該泵具有低噪音,無振動特點,安裝時無需加裝隔振器與隔振墊。

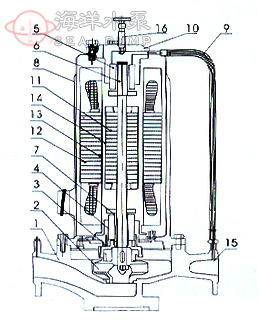

結構示意圖

SPG立式管道屏蔽式清水泵結構說明
名稱
材料
序号
名稱
1
泵體
10
定子屏蔽套
2
密封環
11
上軸承座
3
葉輪
12
轉子端蓋
4
下軸承座
13
定子屏蔽套
5
電機接線盒
14
軸承
6
電機殼體
15
泵蓋
7
軸承
16
冷卻水管部件
8
定子總成
17
軸
9
轉子總成








型譜圖

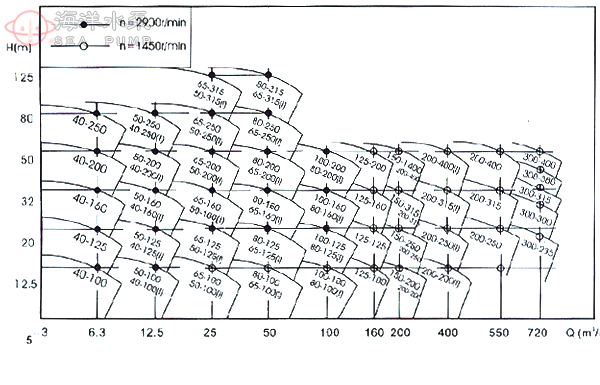

SPG立式管道屏蔽式清水泵型譜圖







性能參數

型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
20-110
20
1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800
0.37
2.3
25
20-160
20
1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900
0.75
2.3
29
25-110
25
2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900
0.55
2.3
26
25-125
25
2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900
0.75
2.3
28
25-125A
25
2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35
2900
0.55
2.3
27
25-160
25
2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
2.3
39
25-160A
25
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31
2900
1.1
2.3
34
32-100
32
3.5
5
6.5
0.97
0.39
1.8
13.2
12.5
11.3
40
44
42
2900
0.75
2.3
28
32-125
32
3.5
5
6.5
0.97
0.39
1.8
22
20
18
40
44
42
2900
0.75
2.3
28
32-125A
32
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43
2900
0.75
2.3
28
32-160
32
3.5
5
6.5
0.97
0.39
1.8
33.2
32
30.2
48
54
53
2900
1.5
2.0
39
32-160A
32
3.1
4.5
5.8
0.86
1.25
1.61
29
28
26.3
48
54
53
2900
1.1
2.0
39
32-200
32
3.5
5
6.5
0.97
0.39
1.8
50.5
50
48
34
40
42
2900
3
2.0
77
32-200A
32
2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
2.0
74
32-100(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32
32-100(I)A
32
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32
32-125(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
22
20
18
48
54
53
2900
1.1
2.3
34
32-125(I)A
32
4.4
6.3
8.3
1.22
1.75
2.32
17.6
16
14.4
40
45
41
2900
0.75
2.3
33
32-160(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
2.0
47
32-160(I)A
32
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
43
32-160(I)B
32
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
38
32-200(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900
4
2.0
43
32-200(I)A
32
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
62
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-100
40
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
2.3
32
40-100A
40
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52
2900
0.37
2.3
32
40-125
40
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
2.3
34
40-125A
40
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
2.3
33
40-160
40
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
2.3
47
40-160A
40
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
43
40-160B
40
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
38
40-200
40
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
2.3
74
40-200A
40
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
62
40-200B
40
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29
2900
2.2
2.3
52
40-250
40
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
2.3
105
40-250A
40
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
2.3
98
40-250B
40
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
2.3
77
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-100(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900
1.1
2.3
34
40-100(I)A
40
8
11
14.5
2.22
3.05
4.03
10.6
10
9
60
2900
0.75
2.3
32
40-125(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900
1.5
2.3
38
40-125(I)A
40
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
33
40-160(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
56
40-160(I)A
40
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
47
40-160(I)B
40
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
43
40-200(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
2.3
85
40-200(I)A
40
8.3
11.7
15.3
2.31
3.25
4.25
45.0
44
42
37
45
45
2900
4
2.3
75
40-200(I)B
40
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
63
40-250(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
81.2
80
77.5
31
38
40
2900
11
2.3
145
40-250(I)A
40
8.2
11.6
15.2
2.28
3.22
4.22
71.0
70
68
38
2900
7.5
2.3
95
40-250(I)B
40
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
94
40-250(I)C
40
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
88
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-100
50
8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900
1.1
2.3
36
50-100A
50
8
11
14.5
2.22
3.05
4.03
11
10
9
60
2900
0.75
2.3
35
50-125
50
8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
49
58
57
2900
1.5
2.3
43
50-125A
50
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
38
50-160
50
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
59
50-160A
50
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
51
50-160B
50
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
47
50-200
50
8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900
5.5
2.3
101
50-200A
50
8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900
4
2.3
80
50-200B
50
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
68
50-250
50
8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900
11
2.3
160
50-250A
50
8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38
2900
7.5
2.3
115
50-250B
50
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
114
50-250C
50
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
108
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-100(I)
50
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
41
50-100(I)A
50
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900
1.1
2.5
36
50-125(I)
50
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
56
50-125(I)A
50
15.6
22.3
29
4.33
6.19
8.1
17
16
13.6
58
66
65
2900
2.2
2.5
48
50-160(I)
50
17.5
25
32.5
4.68
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
72
50-160(I)A
50
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
71
50-160(I)B
50
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
59
50-200(I)
50
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900
7.5
2.5
108
50-200(I)A
50
16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900
7.5
2.5
107
50-200(I)B
50
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
100
50-250(I)
50
17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900
15
2.5
175
50-250(I)A
50
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
165
50-250(I)B
50
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
165
50-315(I)
50
17.5
25
32.5
4.86
6.94
9.03
128
125
122
30
40
44
2900
30
2.5
310
50-315(I)A
50
16.6
23.7
31
4.61
6.58
8.6
115
113
110
30
40
44
2900
22
2.5
245
50-315(I)B
50
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
215
50-315(I)C
50
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
195
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-100
65
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
46
65-100A
65
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900
1.1
2.5
41
65-125
65
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
58
65-125A
65
15.6
22.3
29
4.33
6.19
8.1
17
16
14.4
58
66
65
2900
2.2
2.5
49
65-160
65
17.5
25
32.5
4.86
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
75
65-160A
65
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
75
65-160B
65
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
63
65-200
65
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900
7.5
2.5
107
65-200A
65
16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900
7.5
2.5
107
65-200B
65
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
100
65-250
65
17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900
15
2.5
180
65-250A
65
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
170
65-250B
65
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
170
65-315
65
17.5
25
32.5
4.86
6.94
9.03
127
125
122
32
40
44
2900
30
2.5
320
65-315A
65
16.6
23.7
31
4.61
6.58
8.6
115
113
110
32
40
44
2900
22
2.5
255
65-315B
65
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
225
65-315C
65
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
205
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-100(I)
65
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
63
65-100(I)A
65
31.3
44.7
58
8.7
12.4
16.1
11
10
8
66
72
69
2900
2.2
3.0
53
65-125(I)
65
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
99
65-125(I)A
65
31.3
44.7
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
78
65-160(I)
65
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
103
65-160(I)A
65
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
103
65-160(I)B
65
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
97
65-200(I)
65
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
176
65-200(I)A
65
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
166
65-200(I)B
65
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
114
65-250(I)
65
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
235
65-250(I)A
65
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
205
65-250(I)B
65
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
180
65-315(I)
65
35
50
65
9.72
13.9
18.1
128
125
121
44
54
57
2900
37
3.0
350
65-315(I)A
65
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
106.4
43
54
57
2900
30
3.0
335
65-315(I)B
65
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
335
65-315(I)C
65
29
41
53.6
8.1
11.4
14.9
87
85
83
51
2900
22
3.0
270
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100
80
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
63
80-100A
80
31.3
44.7
58
8.7
12.5
16.1
11
10
8
66
72
69
2900
2.2
3.0
54
80-125
80
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
99
80-125A
80
31.3
45
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
79
80-160
80
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
105
80-160A
80
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
105
80-160B
80
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
98
80-200
80
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
175
80-200A
80
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
165
80-200B
80
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
115
80-250
80
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
240
80-250A
80
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
210
80-250B
80
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
185
80-315
80
35
50
65
9.72
13.9
18.1
128
125
122
43
54
57
2900
37
3.0
355
80-315A
80
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
107.4
43
54
57
2900
30
3.0
340
80-315B
80
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
340
80-315C
80
29
41
53.6
8.1
11.4
14.9
98
85
83
51
2900
22
3.0
275
80-350
80
35
50
65
9.72
13.9
18.1
146
150
142
55
66
67
2900
55
3.0
570
80-350A
80
31
44.5
58
8.6
12.4
16.1
138.4
142
134.8
65
2900
45
3.0
470
80-350B
80
29
41
53.6
8.1
11.4
14.9
131.4
135
127.8
63
2900
37
3.0
440
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100(I)
80
70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900
5.5
4.5
108
80-100(I)A
80
62.6
89
116
17.4
24.7
32.2
11
10
8.8
64
74
74
2900
4
4.5
87
80-125(I)
80
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
163
80-125(I)A
80
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
65
2900
7.5
4.5
113
80-160(I)
80
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
184
80-160(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
174
80-160(I)B
80
60.6
86.6
112.5
16.8
24.1
31.3
72
24
18
72
2900
11
4.5
174
80-200(I)
80
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
251
80-200(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
220
80-200(I)B
80
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
198
80-250(I)
80
70
100
130
19.4
27.8
36.1
87
80
68
62
69
68
2900
37
4.0
330
80-250(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
315
80-250(I)B
80
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
315
80-315(I)
80
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
675
80-315(I)A
80
66.5
95
123.6
18.5
26.4
34.3
119
113
103
55
66
67
2900
55
4.0
535
80-315(I)B
80
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
420
80-315(I)C
80
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
366
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-100
100
70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900
5.5
4.5
113
100-100A
100
62.6
89
116
17.4
47
32.2
11
10
8.8
64
74
74
2900
4
4.5
91
100-125
100
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
169
100-125A
100
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
63
2900
7.5
4.5
118
100-160
100
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
191
100-160A
100
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
181
100-160B
100
60.6
86.6
112.5
16.8
24.1
31.3
27
24
18
72
2900
11
4.5
181
100-200
100
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
245
100-200A
100
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
215
100-200B
100
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
193
100-250
100
70
100
130
19.4
27.8
36.1
37
80
68
62
69
68
2900
37
4.0
345
100-250A
100
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
330
100-250B
100
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
330
100-315
100
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
689
100-315A
100
66.5
95
123.6
18.5
26.4
34.3
119
113
103
65
66
67
2900
55
4.0
549
100-315B
100
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
439
100-315C
100
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
385
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-100(I)
100
96
160
192
26.7
44.4
53.3
14
12.5
10
64
73
70
2900
11
4.5
115
100-125(I)
100
96
160
192
26.7
44.4
53.3
24
20
14
62
74
69
2900
15
4.5
168
100-125(I)A
100
84
140
168
23.3
39
46.7
20
17
12
64
72
68
2900
11
4.5
168
100-160(I)
100
96
160
192
26.7
44.4
53.3
36
32
27
69
79
75
2900
22
5.6
210
100-160(I)A
100
84
140
168
23.3
39
46.7
32
28
23.5
66
76
72
2900
18.5
5.0
210
100-200(I)
100
96
160
192
26.7
44.4
53.3
53
50
45
69
79
78
2900
37
5.2
402
100-200(I)A
100
84
140
168
23.3
39
46.7
48
45
40
64
74
73
2900
30
4.5
395
100-200(I)B
100
60
100
120
16.7
27.8
33.3
43
40
36
72
2900
22
4.5
360
100-250(I)
100
96
160
192
26.7
44.4
53.3
83
80
72
65
77
74
2900
55
4.8
560
100-250(I)A
100
84
140
168
23.3
39
46.7
75
72
65
60
72
69
2900
45
4.5
420
100-250(I)B
100
60
100
120
16.7
27.8
33.3
68
65
58
70
2900
37
4.5
400
100-350
100
60
100
120
16.7
27.8
33.3
153.6
150
142
72
57
74
2900
90
4.0
950
100-350A
100
61
87
113
16.9
24.2
31.4
145.6
142
134
75
2900
75
4.0
830
100-350B
100
58
82
107
16.1
22.8
29.7
138.6
135
127
75
2900
55
4.0
600
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
125-100
125
96
160
192
26.7
44.4
53.3
13
12.5
12
82
2900
11
4.0
180
125-100A
125
86
143
172
23.9
39.7
47.8
10.4
10
9.6
77
2900
7.5
4.0
125
125-125
125
96
160
192
26.7
44.4
53.3
22.6
20
17
80
2900
15
4.0
220
125-125A
125
86
143
172
23.9
39.7
47.8
18
16
13.6
77
2900
11
4.0
210
125-160
125
96
160
192
26.7
44.4
53.3
36
32
28
78
2900
22
4.0
265
125-160A
125
90
150
180
25
41.7
50
31.5
28
24.5
76
2900
18.5
4.0
230
125-160B
125
83
138
166
21.7
38.3
46.1
27
24
21
73
2900
15
4.0
215
125-200
125
96
160
192
26.7
44.4
53.3
55
50
46
77
2900
37
5.5
395
125-200A
125
90
150
180
25
41.7
50
48.4
44
40.5
76
2900
30
5.5
380
125-200B
125
83
138
166
21.7
38.3
46.1
41.3
37.5
34.5
75
2900
22
5.5
320
125-250
125
96
160
192
26.7
44.4
53.3
87
80
73
75
2900
55
5.0
580
125-250A
125
90
150
180
25
41.7
50
76
70
84
74
2900
45
5.5
490
125-250B
125
83
138
166
21.7
38.3
46.1
65
60
55
73
2900
37
5.5
430
125-315
125
96
160
192
26.7
44.7
53.3
133
125
119
70
2900
90
5.0
790
125-315A
125
90
150
180
25
41.7
50
117
110
104.6
70
2900
75
5.0
710
125-315B
125
86
143
172
23.9
39.7
47.8
106.4
100
95.2
69
2900
75
5.0
705
125-315C
125
80.5
134
161
22.4
37.2
44.7
96
88
86
67
2900
55
5.0
585
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
150-125
150
96
160
192
26.7
44.4
53.3
22.6
24
17
66
76
76
2900
11
4.0
210
150-125A
150
90
150
180
25
41.7
50
18
16
13.6
77
2900
7.5
4.0
130
150-160
150
96
160
192
26.7
44.4
53.3
36
32
27
75
2900
22
4.0
270
150-160A
150
90
150
180
25
41.7
50
32
28
23.5
76
2900
18.5
4.0
230
150-160B
150
84
140
168
23.3
39
46.7
27
24
21
73
2900
15
4.0
220
150-200
150
96
160
192
26.7
44.4
53.3
55
50
46
77
2900
37
5.5
395
150-200A
150
90
150
180
25
41.7
50
48.4
44
40.5
76
2900
30
5.5
380
150-200B
150
84
140
168
23.3
39
46.7
41
38
34
75
2900
22
4.0
275
150-250
150
140
200
260
38.9
55.6
72.2
87
80
73
75
2900
75
5.0
630
150-250A
150
131
187
243
36.4
51.9
67.5
76
70
84
74
2900
55
5.5
530
150-250B
150
121
173
225
33.5
48.1
62.5
65
60
55
73
2900
45
5.5
480
150-315
150
140
200
260
38.9
55.6
72.2
133
125
119
70
2900
110
5.0
1080
150-315A
150
131
187
243
36.4
51.9
67.5
117
110
104.6
70
2900
90
5.0
820
150-315B
150
121
173
225
33.5
48.1
62.5
106.4
100
95.2
69
2900
75
5.0
770
150-315C
150
112
160
208
31.3
44.4
57.8
96
88
86
67
2900
55
5.0
640
150-350
150
96
160
192
26.7
44.4
53.3
153.6
150
142.8
80
2900
110
5.5
970
150-350A
150
90
150
180
25
41.7
50
145.6
142
134.8
70
2900
90
5.2
790
150-350B
150
84
140
168
23.3
39
46.7
138.6
135
127.8
65
76
74
2900
75
5.5
705
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg









安裝說明
1、安裝前應檢查機組緊固件有無松動現象,泵體流産内有無異物堵塞,以免水泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上,應有各自的支承體,以免泵變形影響運行性能和使用壽命。
3、爲了不使雜質進入泵内而堵塞流道影響性能,應在泵進口前面安裝比吸入管截面積大3~4倍的過濾器。
4、如泵用于輸送熱水液體時,爲了不使泵承受管路的熱變形,泵可以不固定底腳螺栓,當管路系統在熱脹冷縮時,使泵與管路同時移動。
5、爲了維修方便和使用安全,在泵的進出口管路應各裝上一隻調節閥門及在泵進出口附近各安裝一隻壓力表,以保證在額定範圍内運行,确保泵的正常運行和使用壽命。







維護與保養
一、起動前的準備及檢查：
1、 檢查屏蔽電機和起動設備的接地裝置是否良好和完整,接線是否正确,接觸是否可靠。
2、 對新安裝和長期停用的屏蔽電機,使用前應檢查電機定子繞組對地的絕緣電阻。
3、管路中必須充滿輸送液體,否則將影響電機的使用壽命。
二 、運行中的維護保養
1、 定時記錄電源電壓的變化和電壓的不平衡度。電源電壓過高或過低,三相電壓的不平衡造成電流的不平衡,都可能引起電機的過熱或其它不正常現象。
2、定時記錄電泵的負載電流和不平衡度。電泵發生故障時大多數會反映到定子繞組的電流的劇增,使電機過熱。
3、定時記錄管路中的輸液溫度,以确保實際的輸液溫度低于或等于銘牌上所規定的輸液溫度,避免電泵長期處于超溫狀态下運行,而降低電機的使用壽命。
4、 定時記錄電泵進、出口端上的壓力表數值,進口處壓力表的數值不得小于零,出口處的壓力表數與進口處壓力表數的差值,必須符合銘牌上的規定的壓力值。
5、電泵在每一次使用前要排氣一次,在長期運行時,必須每星期排一次氣。因泵經長時間運行,水分子在電泵内被高速攪拌和撞擊,同時被輸送的介質帶有一定的溫度故液體漿産生
6、注意泵的氣味,振動和噪聲,電機的繞組因溫度過高就會發出絕緣的焦味。一般的機械故障會反映爲振動和噪聲。因此發現異常因立即停電檢查。
7、定時檢查電泵循環液通路,過濾裝置是否有阻塞現象。
8、定期維修測量石墨軸承和軸套之間的間隙,以确保定子屏蔽套與轉子屏蔽套之間間隙均勻,運轉可靠。一般情況以下表爲限,如超過表中的規定就應修複或更換。

軸套外徑
磨損極限間隙
标準間隙
>18~30
0.40
0.131
>30~50
0.45
0.158
>50~80
0.50
0.192


9、定期檢查葉輪口環與泵體的配合間隙,因此間隙會直接影響電泵的性能,在一般情況下,間隙超過1.5mm,則應更換新的葉輪,在特殊情況下也可采用修補工藝來改善。







起動、運轉和停車
一、起動、動轉：
  1、灌水排氣、打開進口閥,使液體充分進入泵腔内,打開電機頂部排氣閥,待滿後關閉排氣閥。
  2、關閉出口閥,以減小起動電流。
  3、檢查各部位是否正常。
  4、接通電源,起點動确定正确運行方向。
  5、逐步調節出口閥的開度,盡量使泵在額定性能範圍内工作。
  6、泵的運轉過程中,如發現有異常,應立即停車檢查排除。
  7、檢查電機電流值及溫升是否符合要求。
二、停車
  1、關閉吐出管路閥門。
  2、切斷電源,停止電機運行。
  3、關閉進口閥。
  4、泵如長期停用,應放盡泵内的液體。







常見故障原因及解決方法

故障現象
可能産生的原因
排除方法
1、水泵不出水
1、進出口閥門未打開,進出管路阻塞葉輪流道阻塞。
2、電機運行方向不對,電機缺相轉速很慢。
3、吸入管漏氣。
4、泵腔内存有空氣。
5、進口供水不足。
6、管路阻力過大,泵選型不當。
1、檢查,去除阻塞物
2、調整電機轉向,緊固電機接線
3、擰緊各密封面,排除空氣
4、打開電機頂部排氣閥,排盡空氣。
5、停機檢查、調整。
6、減少管路彎道,重新選泵。
2、泵流量不足
1、先按上述原因檢查。
2、管道、泵流道葉輪部分阻塞,水垢沉積、閥門開度不足
3、電壓偏低,轉速過低。
4、葉輪口環磨損,洩漏過大。
1、先按上述排除
2、去除阻塞物,重新調整閥門開度。
3、穩壓
4、更換葉輪
3、功率過大
1、超過額定流量使用。
2、葉輪或運轉部件有碰擦。
3、滑動軸承磨損或破裂。
4、介質比重過大。
1、調節出口閥門,降低流量
2、檢查排除或更換部件
3、更換滑動軸承
4、改型
4、雜音振動
1、管路支撐不穩
2、介質混有氣體
3、産生汽蝕現象
4、轉動部件碰擦
1、穩固管路
2、提高吸口壓力,排氣。
3、降低真空度
4、檢查調整或更換
5、電機發熱
1、流量過大,超載運行
2、定子,轉子有碰擦。
3、電壓不足
4、冷卻系統管路堵塞
1、調節出口閥,減小流量
2、檢查排除
3、穩壓
4、清除堵塞
清水泵其它系列産品
推薦産品

微信公衆号

Copyrights © 2019-2020 永嘉縣川泉水泵廠 版權所有 管理登錄 技術支持：化工儀器網
在線客服
