産品概況
ZH-100A型計量加油手搖泵适用于各地中小型油庫、加油站、農機站、企業廠礦、車隊、車輛船舶、機場等單位使用。
ZH-100A型計量加油手搖泵結構緊湊,具有體積小重量輕、移動方便、操作簡單,隻需一人用手往複搖動手柄,即可連續出油、本泵配置立式YL-25型25mm計量表(指針可回零),可用配置的1寸加油槍在皮管出口處起開關作用,避免停止工作時皮管内積油料的浪費。
技術參數
1、進出口徑25mm(膠管内徑25mm)
2、計量表誤差 ±2%
3、大壓力2Kg/cm2
4、活塞行程90mm
5、活塞直徑100mm
6、允許揚程15~20米
7、允許吸程4-5米
8、往複次數35-45次/分
9、流量35-55升/分
10、整機重量 27公斤

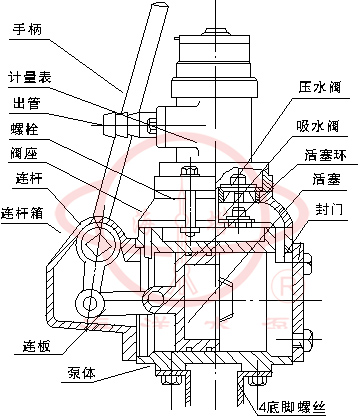

結構圖
 |
技術規範
型号 |
口徑 |
流量(L/min) |
吸程 |
揚程 |
計量精度 |
ZH-100A |
25 |
40-65 |
4-5 |
20-25 |
±1% |
故障原因及排除方法
故障 |
原因 |
解決辦法 |
不出油 |
進管漏氣、堵塞 |
檢查進管 |
不出油 |
三腳閥倒置、磨損 |
拆下油表將閥照原位裝上、更換 |
不出油 |
活塞環磨損 |
更換活塞環 |
出油數據部符 |
流量表精度降低 |
擰開調節器進行調節或更換 |
