産品簡介
SQL隔膜式氣壓罐采用标準或非标準設計,标準化焊接技術,帶有補氣、放氣裝置。分隔膜式和普通式兩種。表面用先進的噴塗技術塗覆,抗腐蝕能力強。廣泛用于氣壓給水設備和增壓穩壓給水設備中。
隔膜式氣壓罐是由鋼質外殼,橡膠隔膜内膽構成的儲能器件,橡膠隔膜把水室和氣室完全隔開,當外界有壓力的水充入隔膜式氣壓水罐的内膽時,密封在罐内的空氣被壓縮,根據波義耳氣體定律,氣體受到壓縮後體積變小,壓力升高儲存能量,壓縮氣體膨脹可以將橡膠隔膜内的水壓出罐體。
SQL隔膜式氣壓罐的工作壓力分别爲0.6mpa、1.0mpa、1.6 mpa,消防儲水容積大于150L、300L、450L,穩壓水容積大于50L,用于消火栓系統時,水槍每股流量爲2.5L/S、5L/S,充實水柱長度爲7M、10M、13M;用于自動噴水系統時,每個噴頭流量爲1.0L/S,噴頭壓力爲0.1MPA。SQL隔膜式氣壓罐可使消防給水管道系統不利點始終保持消防壓力,并利用氣壓水罐内始終儲有30秒消防水量;該設備利用氣壓水罐所設定的運行壓力,控制水泵運行工況,達到增壓穩壓的功能。

産品特性
耐壓範圍廣;
抗腐蝕能力強;
使用維護方便;
運行安全可靠。
罐内部隔膜結構保證了水不與罐壁接觸,因此罐壁内部無鏽蝕,外部無凝露現象,使用壽命大大延長。
橡膠隔膜可舒張 30 萬次以上,充氣後可長期使用。
可以有效的平緩水系統中的壓力波動,減少水泵的起停頻率。
隔膜爲食品級天然橡膠隔膜可以應用在飲用水系統中。

适用範圍
SQL隔膜式氣壓罐廣泛應用于中央空調循環水穩壓,蒸水供應膨脹系統,采暖統循環水補水穩壓,消防給水系統補水穩壓,變頻給水穩壓,鍋爐補水,氣壓式給水等場合。
消火栓給水系統中消防氣壓罐貯水積不得少于300L。自動噴水滅火系統中消防氣壓罐貯水容積不得少于150L。消防栓給水系統與自動噴水滅火系統合用的消防氣壓罐,貯水窖不得少于450L,穩壓水容積不得少于50L。

工作原理
SQL隔膜式氣壓罐是有鋼制外殼,橡膠隔膜内膽構成的儲能器件,橡膠隔膜把水和空氣完全隔開,當外界有壓力的水充入SQL隔膜式氣壓罐的内膽時,密封在罐内的空氣被壓縮,在波義爾定律的作用下,氣體受到壓縮後體積變小,壓力升高儲存能量,外界壓力下降時,壓縮氣體膨脹。可以將橡膠隔膜内的水壓出罐體補充管網。

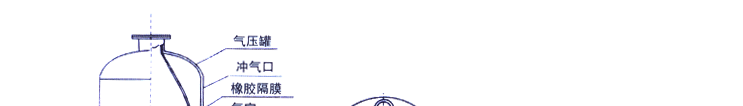

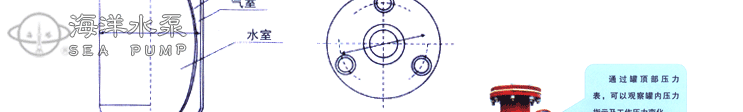

結構圖

技術參數

使用安裝

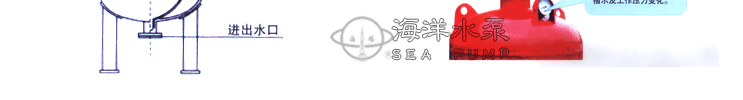

1、SQL隔膜式氣壓罐可直接并聯在給水管路上,給水管道上應安裝閥門,罐體附近管路須安裝洩水閥(參照圖3)。
2、安放SQL隔膜式氣壓罐的房間或場所,應有排水設施,采光和通風良好,環境少灰塵,無腐蝕性氣體,且不緻凍結。環境溫度宜爲5～40℃,空氣相對濕度不宜大于85%,水溫不超過80℃。
3、SQL隔膜式氣壓罐室外設置時,應有防雨,防曬及防潮設施,并有在寒冷季節不緻凍結的技術措施。
4、罐頂至建築結構低點的距離不宜小于0.3m,罐壁與牆面的淨距不得小于0.5m。罐體禁止受到強烈振動或沖擊。
5、使用前請确認管路、附件、壓力表等已正确安裝(參照圖3)。
6、所有部件安裝完畢後,擰開充氣嘴蓋,充入壓縮氣體(氣體不能含有油份,防止橡膠隔膜加速老化)。同時打開出水閥,以排空膠囊内部空氣,當壓力到達系統低工作壓力的90%時,關閉充氣嘴,充氣完畢。
7、用皂液檢查各個連接處,确認系統無洩露。
8、當作爲消防定壓或氣壓給水設備使用時,如水泵出現頻繁起動現象,應及時檢查罐内氣體壓力(罐體洩完水後)指示。

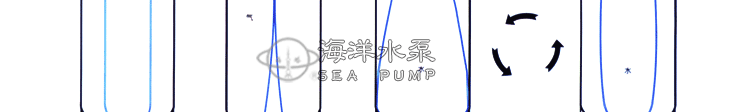

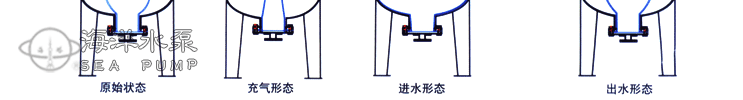

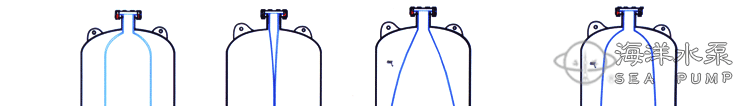

工作變化示意圖
