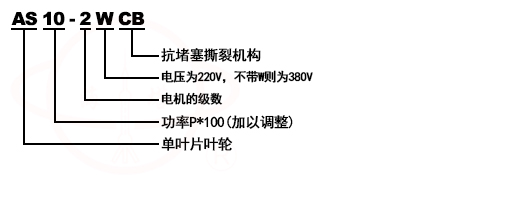

型号意義

産品簡介
AS切割撕裂式潛水排污泵适用于輸送含有堅硬固體、纖維物的液體,以及特别髒、粘和滑的液體。所有AS泵均裝有經調整好的撕裂機構,能將污水中長纖維、袋、帶、草、布等撕裂後排出。因此,在污水中工作不會堵塞,運行可靠。

産品特點
1.排污能力強,無堵塞,能有效地通過直徑φ30～φ80毫米的固體顆粒。
2.撕裂機構能將纖維狀物質撕裂,切斷,然後順利排放,無需在泵上加濾網。
3.設計合理,配套電機功率小,節能效果顯著。
4.采用機械密封,可以使泵安全連續運行在8000小時以上。
5.結構緊湊,移動方便,安裝簡單,可減少工程造價,無須建泵房。
6.能夠在全揚程範圍内使用,而保證電機不會過載。
7.浮球開關可以根據所需的水位變化,自動控制泵的啓動與停止,不需專人看管。
8.雙導軌自動安裝系統,它給安裝,維修帶來了極大的方便,人可不必爲此而進出污水坑。
9.配備全自動保護控制箱對産品的漏電、漏水以及過載等進行了有效保護,提高了産品的安全性和可靠性。

産品用途
1、工廠、商業嚴重污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程建築工地。
7、勘探、礦山配套附機。
8、農村沼氣池、農田灌溉。

工作條件
AS：連續使用時約40℃。間歇使用(不超過5分鍾)爲80℃。
AS：系列泵主要零件材料爲鑄鐵,所以不能應用于抽吸高度腐蝕性液體。

結構說明
1、泵結構緊湊,體積小,外形美觀,占地面積小,節省建築費用;
2、泵的吸入口和出水口在同一中心線上,簡化管路的連接;
3、根據實際情況,泵的進出口可裝配成90°、180°、270°不同的方向;
4、根據實際情況,泵的出口可裝配成1~5個出口,以滿足同一台泵上獲得不同的揚程;

性能參數

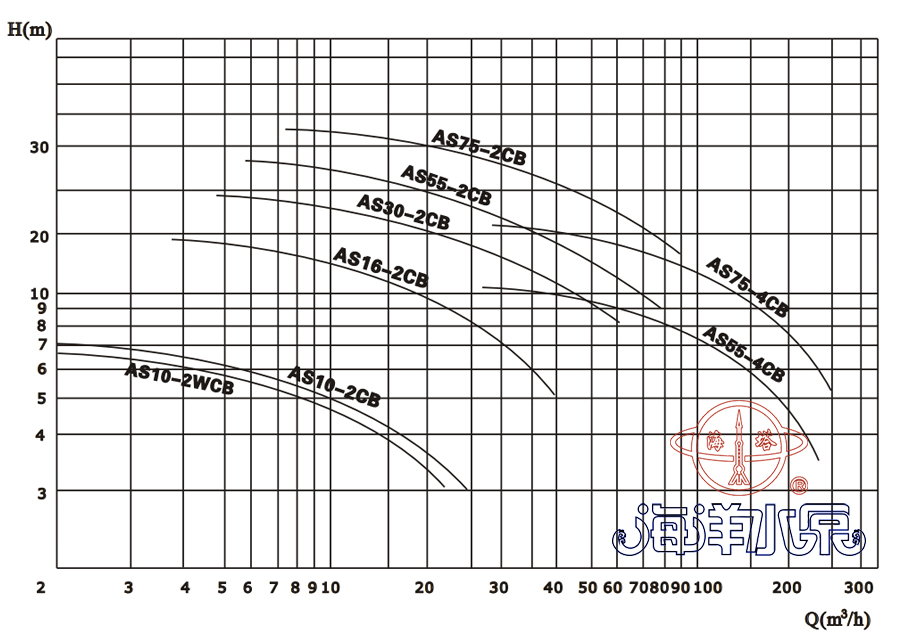

性能曲線

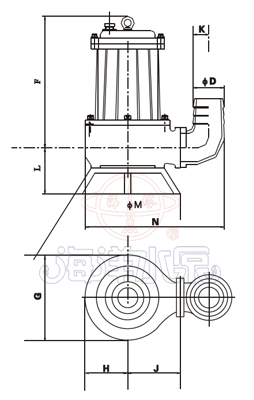

外形尺寸

	型号	D	F	G	H	J	K	L	M	N
	AS10-2W/CB	76	280	220	110	130	70	100	210	373
	AS10-2CB	76	280	220	110	130	70	100	210	373
	AS16-2CB	76	280	220	110	130	70	100	210	373
	AS30-2CB	76	335	220	110	155	70	100	260	398
	AS55-2CB	127	630	350	175	240	160	310	430	688
	AS55-4CB	127	630	350	175	240	160	310	430	688
	AS75-2CB	152	655	400	205	248	190	335	430	740
	AS75-4CB	152	655	400	205	248	190	335	430	740

運輸與使用注意事項
1、決不允許用的電纜線起吊或懸挂水泵,在搬運或懸挂水泵時,可用帶鈎的鏈條鈎在把手上或上蓋的吊環上;
2、在移動使用時,出水軟管可用前面表格規定的标準軟管接頭,接在水泵的出水彎管上,固定使用時,可根據自耦裝置的法蘭标準設置管路;
3、水泵不能放在污水的出口處,當水泵座放在泥地上或浮沙上時,水泵由于震動,産生下陷,這時建議用戶將泵懸置置或放在一個較大的底闆上;
4、如果泵仍在繼續運轉,在0℃以下的氣溫時,可以繼續使用,但如果停止不用時,則應將泵吊起清洗保管;
5、出水管內徑應符合規定的要求,但在輸送距離較遠時,也可适當減小內徑但易引起堵塞,降低輸送效率,不經濟;
6、在污水中使用的泵,經過長時間運轉之後,在機殼的周圍可能堆集泥漿等雜物,降低了傳熱的速度,使泵的內部溫度上升,縮短電機的使用壽命,或造成無緣無故的跳閘,因此,每運轉一定時段之後〔比如降至低水位)應用軟管對泵進行沖洗,保持其淸潔;
7、泵密封使用10#-30#機械油進行潤滑冷卻,由于密封磨損,潤滑油會漏出,而轍送介質也可能經過密封逬入電機,這時請趕快將泵送至本廠修理部門或委托維修點更換密封,以免將水泵電機燒壞;
8、未切斷電源時,不得移動水泵,不得在泵工作吋接觸四周的水源,以防泵萬一漏電,而又無地面漏電斷流器裝置時,造成觸電事故;
9、潛水電泵安裝以後,不宜長期浸泡在水中不用,從而增加電機受潮的機會,同時建議每周至少運轉4小時以檢查其功能及适應性,否則,應提起放在幹燥處備用。

使用說明
在水泵啓動之前,應由一名合格的電工對該系統進行檢查,以确保下列下述各頂所要求的電器保護措施：
1、泵在運轉前,應用0~500兆歐表檢查電機相間及相對地絕緣電阻,低値應大于2MΩ;
2、電源裝置應安全、可靠、正常。電源電壓、頻率應符合規定(電壓爲380V±5%,頻率爲50Hz±1%),且電壓的瞬時超差不應超過10%。如電源離水泵使用的距萬較遠時,電纜的截面積應加粗,接頭應盡可能少些,否則會使電壓下降太多,且應在電纜接頭處作密封防水處理,以防漏電;
3、在四芯電纜中,帶有符号"┴"者爲接地線(一般爲綠黃雙色線或黑色線)爲了保證安全使用, 必須牢固接地,并比其它線長出50mm;
4、條件許可時,電器保護裝置可包括:接地保護器,地面漏電斷流器等,但是在任何情況下,都必須裝有和電泵額定電流値相符的慢熔保險熔斷絲
5、電器控制裝置應防潮,井安裝在防潮的區域,電纜的安放應注意不要使其堵在泵的吸入口處;
6、檢查轉子轉動方向。
在電泵初次啓動或重新安裝後都應檢查轉動方向,轉動方向不正确運轉會造成水泵效率降低,或造成葉輪脫落等損壞水泵事頂。
爲測定轉子轉動方向,在水泵安裝之前,應舉高并作點動運行,符合下列情況即轉動方向正确, 否則,應交換控制器上三相線中任意兩根線的位置以改變轉動方向。
a、從泵的頂部向下看,轉子順時針方向轉動;
b、從底部向上看〔即吸入口方向〕可見葉片按逆時針方向轉動。
注：如果幾台泵連到同一個控制器上,則應單獨檢查。

維護與保養說明
AS泵産品可靠,性能優良。每台在出廠前,都認真地進行了檢驗.潤滑的滾珠軸承使水泵具有耐用性。然而,爲了保證水泵的使用壽命,建議進行定期的檢查和保養。
1.底座蓋闆的調整:
在有磨損的介質中長期使用之後,葉輪和底座蓋闆之間的間隙可能增大。拆掉電源,松開固定螺絲,旋轉蓋闆,便可以將間隙調整到原來的狀态(03-0.5MM).

2.清洗:
爲防止水泵在不用時,内部積有雜質,可用泵抽清潔的水來清洗水泵。水泵長期不用,應置于幹燥處,并注意防凍.

3.注油與換油
AS切割式潛污泵的油室在出廠包裝前,已注入适量的潤滑油.該油應每年進行更換。換油應按下列方法進行:把泵放置好,使得油室螺塞(位于出水口内側)朝下,擰松螺塞,放出潤滑油,然後用洗滌油清洗油室,再注入适量的油(約70-80%),換一個新的。型圈,將螺塞旋緊。如果油中發現有水(奶狀乳化腳,按規定沖洗油室并重新裝油,裝緊帶新的。形圈的螺塞。三個星期後必須重新檢查一次,如果油又變成乳狀液,機械密封件應進行檢查。必要時應更換(于我廠維修部接治)。如呆自己更換密封孔,須做氣密試驗.(空氣壓力。_5kg/c時)潤滑油:10[#]機械油

4.運轉故障
萬一運轉發生故障,不能确定原因,并且按後面提出的排除故障方法仍不能解決時,請不要采取臨時湊的辦法,也不要私自亂拆亂修,而應與我廠維修部門聯系。這一點尤其适用于由于控制部分中過流斷路而引起的反複跳閘現象。

安裝注意事項
正确安裝使用是該泵長久,正常運轉的基本保證,特别提醒用戶千萬不可大意：
1、水泵電源線必須與配套電控裝置或匹配熱繼電保護器相連接,不得直接與總電源相接;
2、無論是移動安裝還是自動固定式安裝,提泵鏈索及電纜線均不應垂落太長以免被泵吸進切斷;
3、積水池底部泥漿過綢或硬石過多時,應將泵置于該物質之上30cm或將泵放置于一塊大的鐵闆之上;
4、水泵排水管應按說明選用,不宜随便改變;
5、單台水泵安裝在水無可能回流情況下,盡可能不裝止回閥;
6、雙台水泵并聯時,不得將閘閥及止回閥安置在主管處,以緻泥沙反沖至備用泵上端造成止回閥不能啓動,如有可能應在橫管處設幹井,安裝置放止回閥及闬閥;
7、确保水泵轉向正确後,方可投入連續運轉;
8、本系列水泵長期使用過程中,無論自動、手動,不得頻繁啓動,一般每小時不宜超過六次;
9、維修水泵時,必須切斷電源。

故障分析及其排除方法
