詳細介紹

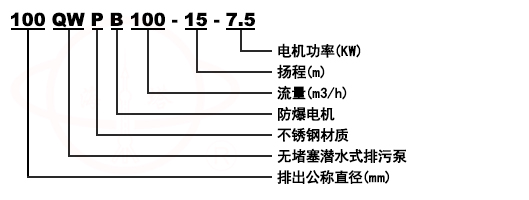

型号意義
WQ/QW無堵塞潛水排污泵型号意義

産品簡介
WQ/QW無堵塞潛水排污泵是經我公司技術人員的共同努力下,并經過多次改良而研制成功的,經測試各頂性能指标均合格的一種排污泵類産品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有顯著效果。
流量:7～24OOm³/h,揚程:7～60m等,根據使用介質,安裝方式不同設計制造成同性能參數的WL、YW、GW系列産品。

産品特點
1.采用獨特的單片或雙葉片葉輪結構,大大提高了活物通過能力,能有效的通過泵口徑的5倍纖維物質與直徑爲泵口徑約50%的固體顆粒
2.機械密封采用新型硬質耐腐的軟化鎢材料,可使泵安全連續運行8000小時以上。
3.整體結構緊湊、體積小、噪聲低、檢修方便,無需建泵房,灌入水中即可工作,大大減少工程造價
4.該泵密封油室内設置有高精度抗幹擾漏水檢測傳感器,定子繞組内預埋了熱敏元件,對水泵電機自動保護。
5.可根據用戶需要配備全自動控制櫃,對泵的漏水、漏電、過載及超溫等進行自動保護,提高了産品的安全性與可靠性。
6.浮球開關可以根據所需液位變化,自動控制泵的起動與停止,不需專人看管,使用極爲方便。
7.WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統,它給安裝、維修帶來更大方便,人可不必爲此而進入污水坑。
8.能夠在全揚程内使用,而保證電機不會過載。
9.有兩種不同的安裝方式,固定式自動耦合安裝系統、移動式自由安裝系統。

産品用途
适用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業,以及城市污水處理廠排水系統、市政工程、建築工地等行業輸送帶顆粒的污水、污物,也可用于抽送清水及帶腐蝕性介質。

工作條件
1、介質溫度不超過60℃;介質重度爲1~1.3kg/dm3。
2、無内自流循環冷卻系統的泵,電機部分露出液面不起過1/3。
3、鑄鐵材質的使用範圍這PH5~9。
4、1Cr18Ni9Ti不鏽鋼材質中便于是般腐蝕性介質。
5、使用環境海拔高度不超過1000米,超過時應在訂貨時提出,以便爲您提供更可靠的産品。
注：用戶如有特殊的溫度、介質要求,請在訂貨時注明輸送介質的詳細情況,以便本單位提供更爲可靠之産品

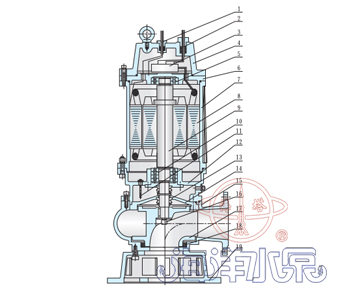

結構示意圖

序号	名稱	序号	名稱	序号	名稱	序号	名稱
1	信号線	6	上軸座	11	油水探頭	16	葉輪螺栓
2	電機接線	7	電機殼	12	油室	17	葉輪
3	接線盒	8	定子	13	機械密封	18	密封環
4	電機蓋	9	軸(轉子)	14	後蓋闆	19	底盤
5	軸承	10	軸承	15	泵體

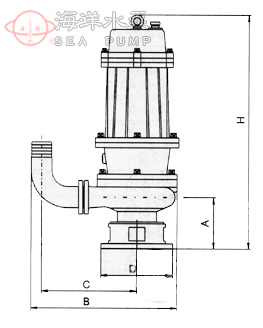

安裝尺寸圖

性能參數

型号	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	290	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	50	20	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
型号	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	14501	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型号	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型号	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

使用、檢查與維修
1、使用注意事項
泵不家在易燃、易爆的介質環境中使用,也不家抽送可燃性液體。
亞禁撞擊、壓延電纜,嚴禁將電纜線當起吊繩使用。泵運行時不得随意拉電纜,以免損壞電費發生角電事故或降低電纜密封性、降低電機接線腔絕緣性能。
當采用固定式自動耦合安裝時,用吊鏈栓信提手上下起吊泵,注意輕起輕放。
泵放入水中時應垂直起吊,不允許橫放著地,更不能陷入污泥中。
吐出管路上應裝流量調節閥,避免流量過大導緻電機過載。

故障分析及其排除方法

故障現象

可能産生的原因

排除方法

流量不足或不出水

1、葉輪反轉

2、流道堵塞

3、電機轉速不夠

4、被抽送介質濃度過大

5、揚程過高

1、調整葉輪旋轉方向

2、清除雜物

3、檢查電源電壓及頻率

4、用水沖稀降低濃度

5、改泵或降低揚程

不能啓動

1、缺相

2、葉輪卡住

3、繞組、接頭或電纜斷路

4、定子繞組燒壞

5、電器控制故障

1、檢查線路,進行修複

2、清除雜物

3、用歐姆表檢查修複

4、進行修理,更換線組

5、檢查控制器,修理或調換

定子燒壞

1、二相運行

2、被抽介質濃度過大

3、葉輪卡死或松動

4、密封件損壞電機進水

5、緊固件松動造成電機進水

1、查清線路,消除故障

2、用水稀釋

3、清除髒物,擰緊螺母

4、更換機械密封

5、擰緊各部螺栓

電流過大

1、工作電壓低

2、管道、葉輪被堵

3、抽送液體的密度較大或粘度較高

1、調整工作電壓

2、清理管道和葉輪堵塞物

3、改變抽送液體的密度或粘度
