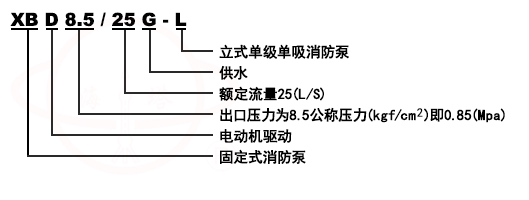

型号意義
XBD-CDL立式多級穩壓消防泵組型号意義

産品簡介
XBD-L立式單級消防泵組是我廠根據市場對消防泵的實際需要及其特殊的使用要求,嚴格按照國家頒布的GB6245-2006《消防泵性能要求和試驗方法》标準而研制開發是新型消防産品。經國家消防裝備質量監督檢測中心檢測,各項性能指标均達到或超過标準的要求。
具有高效率、低噪聲、耐輕度腐蝕及結構緊湊、外形美觀、體積小、重量輕、使用維護方便、密封性能可靠等特點。
産品通過國家強制性認證CCCF，一對一AB簽。

産品特點
XBD-L立式單級消防泵組主要用于消防系統管道增壓送水及設備配套等場合。

使用條件
XBD-L立式單級消防泵組由電機和泵兩部分組成,泵和電機同軸,泵結構包括泵體、葉輪、泵蓋、機械密封等到部件組成。泵進、出口在同一水平軸線上,且口徑規格相同,裝卸極爲方便,占地面積小。泵設有安裝底座便于安裝,增加泵運行穩定性。泵密封采用機械密封,具有密封可靠,無洩漏的特點。泵的軸向力由葉輪設平衡環來進行平衡、泵的進出口法蘭按1.6MPa壓力設計,管路配套方便。

結構示意圖

序号	名稱	序号	名稱
1	泵體	6	泵蓋
2	葉輪	7	機械密封
3	葉輪螺母	8	擋水圈
4	放氣閥	9	電機
5	螺塞

性能參數

序号	産品型号	口徑	額定流量	額定壓力	額定功率	額定轉速
序号	産品型号	mm	L/s	Mpa	kW	r/min
1	XBD4.5/10G-L	65	10	0.45	7.5	2900
2	XBD5.5/10G-L	65	10	0.55	7.5	2900
3	XBD6.5/10G-L	65	10	0.65	11	2900
4	XBD7.5/10G-L	65	10	0.75	11	2900
5	XBD8.0/10G-L	65	10	0.8	15	2900
6	XBD9.0/10G-L	65	10	0.9	18.5	2900
7	XBD10.0/10G-L	65	10	1	18.5	2900
8	XBD11.0/10G-L	65	10	1.1	22	2900
9	XBD11.5/10G-L	65	10	1.15	22	2900
10	XBD12.0/10G-L	65	10	1.2	30	2900
11	XBD13.0/10G-L	65	10	1.3	30	2900
12	XBD3.5/15G-L	80	15	0.35	7.5	2900
13	XBD4.5/15G-L	80	15	0.45	11	2900
14	XBD5.5/15G-L	80	15	0.55	15	2900
15	XBD6.5/15G-L	80	15	0.65	15	2900
16	XBD7.5/15G-L	80	15	0.75	18.5	2900
17	XBD8.5/15G-L	80	15	0.85	22	2900
18	XBD10.0/15G-L	80	15	1	30	2900
19	XBD11.0/15G-L	80	15	1.1	30	2900
20	XBD11.5/15G-L	80	15	1.15	30	2900
21	XBD12.0/15G-L	80	15	1.2	37	2900
22	XBD13.0/15G-L	80	15	1.3	37	2900
23	XBD14.0/15G-L	80	15	1.4	45	2900
24	XBD15.0/15G-L	80	15	1.5	55	2900
25	XBD3.2/20G-L	100	20	0.32	11	2900
26	XBD4.1/20G-L	100	20	0.41	15	2900
27	XBD4.5/20G-L	100	20	0.45	18.5	2900
28	XBD5.5/20G-L	100	20	0.55	22	2900
29	XBD6.0/20G-L	100	20	0.6	22	2900
30	XBD6.5/20G-L	100	20	0.65	30	2900
31	XBD7.5/20G-L	100	20	0.75	30	2900
32	XBD8.0/20G-L	100	20	0.8	37	2900
33	XBD9.0/20G-L	100	20	0.9	37	2900
34	XBD9.5/20G-L	100	20	0.95	45	2900
35	XBD10.5/20G-L	100	20	1.05	45	2900
36	XBD11.0/20G-L	100	20	1.1	55	2900
37	XBD12.0/20G-L	100	20	1.2	55	2900
38	XBD12.5/20G-L	100	20	1.25	55	2900
39	XBD13.0/20G-L	100	20	1.3	55	2900
40	XBD13.5/20G-L	100	20	1.35	55	2900
41	XBD14.0/20G-L	100	20	1.4	75	2900
42	XBD15.0/20G-L	100	20	1.5	75	2900
43	XBD15.8/20G-L	100	20	1.58	90	2900
序号	産品型号	口徑	額定流量	額定壓力	額定功率	額定轉速
序号	産品型号	mm	L/s	Mpa	kW	r/min
44	XBD3.4/25G-L	100	25	0.34	15	2900
45	XBD4.0/25G-L	100	25	0.4	15	2900
46	XBD4.6/25G-L	100	25	0.46	18.5	2900
47	XBD5.5/25G-L	100	25	0.55	22	2900
48	XBD6.5/25G-L	100	25	0.65	30	2900
49	XBD7.5/25G-L	100	25	0.75	30	2900
50	XBD8.5/25G-L	100	25	0.85	37	2900
51	XBD9.5/25G-L	100	25	0.95	45	2900
52	XBD10.5/25G-L	100	25	1.05	45	2900
53	XBD11.0/25G-L	100	25	1.1	55	2900
54	XBD12.0/25G-L	100	25	1.2	55	2900
55	XBD12.5/25G-L	100	25	1.25	75	2900
56	XBD13.5/25G-L	100	25	1.35	75	2900
57	XBD14.5/25G-L	100	25	1.45	75	2900
58	XBD15.8/25-L	100	25	1.58	90	2900
59	XBD3.2/30G-L	100	30	0.32	15	2900
60	XBD3.8/30G-L	100	30	0.38	15	2900
61	XBD4.5/30G-L	100	30	0.45	18.5	2900
62	XBD5.0/30G-L	100	30	0.5	22	2900
63	XBD5.5/30G-L	100	30	0.55	22	2900
64	XBD6.0/30G-L	100	30	0.6	30	2900
65	XBD7.0/30G-L	100	30	0.7	30	2900
66	XBD7.5/30G-L	100	30	0.75	30	2900
67	XBD8.0/30G-L	100	30	0.8	37	2900
68	XBD8.5/30G-L	100	30	0.85	37	2900
69	XBD9.0/30G-L	100	30	0.9	45	2900
70	XBD10.5/30G-L	100	30	1.05	45	2900
71	XBD11.0/30G-L	100	30	1.1	55	2900
72	XBD12.0/30G-L	100	30	1.2	55	2900
73	XBD12.5/30G-L	100	30	1.25	75	2900
74	XBD14.0/30G-L	100	30	1.4	75	2900
75	XBD15.0/30G-L	100	30	1.5	90	2900
76	XBD15.8/30G-L	100	30	1.58	110	2900
77	XBD2.9/40G-L	125	40	0.29	18.5	2900
78	XBD3.5/40G-L	125	40	0.35	22	2900
79	XBD4.5/40G-L	125	40	0.45	30	2900
80	XBD5.5/40G-L	125	40	0.55	37	2900
81	XBD6.0/40G-L	125	40	0.6	37	2900
82	XBD6.5/40G-L	125	40	0.65	37	2900
83	XBD7.0/40G-L	125	40	0.7	45	2900
84	XBD7.5/40G-L	125	40	0.75	45	2900
85	XBD8.0/40G-L	125	40	0.8	55	2900
86	XBD9.0/40G-L	125	40	0.9	55	2900
87	XBD10.0/40G-L	125	40	1	75	2900
88	XBD11.0/40G-L	125	40	1.1	75	2900
89	XBD12.0/40G-L	150	40	1.2	75	2900
90	XBD13.0/40G-L	150	40	1.3	75	2900
91	XBD14.0/40G-L	150	40	1.4	90	2900
92	XBD15.0/40G-L	150	40	1.5	110	2900
93	XBD15.8/40G-L	150	40	1.58	132	2900
序号	産品型号	口徑	額定流量	額定壓力	額定功率	額定轉速
序号	産品型号	mm	L/s	Mpa	kW	r/min
94	XBD3.0/50G-L	125	50	0.3	22	2900
95	XBD4.0/50G-L	125	50	0.4	30	2900
96	XBD5.0/50G-L	125	50	0.5	37	2900
97	XBD5.5/50G-L	125	50	0.55	37	2900
98	XBD6.0/50G-L	125	50	0.6	45	2900
99	XBD6.5/50G-L	125	50	0.65	45	2900
100	XBD7.0/50G-L	125	50	0.7	55	2900
101	XBD8.0/50G-L	125	50	0.8	55	2900
102	XBD9.0/50G-L	125	50	0.9	75	2900
103	XBD10.0/50G-L	125	50	1	75	2900
104	XBD11.0/50G-L	125	50	1.1	90	2900
105	XBD12.0/50G-L	125	50	1.2	90	2900
106	XBD13.0/50G-L	150	50	1.3	90	2900
107	XBD14.0/50G-L	150	50	1.4	110	2900
108	XBD15.0/50G-L	150	50	1.5	132	2900
109	XBD15.8/50G-L	150	50	1.58	160	2900
110	XBD3.2/60G-L	150	60	0.32	30	2900
111	XBD4.0/60G-L	150	60	0.4	37	2900
112	XBD5.0/60G-L	150	60	0.5	45	2900
113	XBD6.0/60G-L	150	60	0.6	55	2900
114	XBD7.0/60G-L	150	60	0.7	55	2900
115	XBD8.0/60G-L	150	60	0.8	75	2900
116	XBD9.0/60G-L	150	60	0.9	75	2900
117	XBD10.0/60G-L	150	60	1	90	2900
118	XBD10.2/60G-L	150	60	1.02	110	2900
119	XBD11.0/60G-L	150	60	1.1	110	2900
120	XBD12.0/60G-L	150	60	1.2	110	2900
121	XBD13.0/60G-L	150	60	1.3	132	2900
122	XBD14.0/60G-L	150	60	1.4	160	2900
123	XBD15.0/60G-L	150	60	1.5	160	2900
124	XBD3.2/70G-L	150	70	0.32	37	2900
125	XBD4.0/70G-L	150	70	0.4	45	2900
126	XBD5.0/70G-L	150	70	0.5	55	2900
127	XBD6.0/70G-L	150	70	0.6	75	2900
128	XBD7.0/70G-L	150	70	0.7	90	2900
129	XBD8.0/70G-L	150	70	0.8	90	2900
130	XBD9.0/70G-L	150	70	0.9	90	2900
131	XBD10.0/70G-L	150	70	1	110	2900
132	XBD11.0/70G-L	150	70	1.1	110	2900
133	XBD12.0/70G-L	150	70	1.2	132	2900
134	XBD13.0/70G-L	150	70	1.3	160	2900
135	XBD3.2/80G-L	200	80	0.32	45	2900
136	XBD4.0/80G-L	200	80	0.4	45	2900
137	XBD5.0/80G-L	200	80	0.5	55	2900
138	XBD5.8/80G-L	200	80	0.58	90	2900
139	XBD6.0/80G-L	200	80	0.6	75	2900
140	XBD7.0/80G-L	200	80	0.7	90	2900
141	XBD8.0/80G-L	200	80	0.8	110	2900
142	XBD9.0/80G-L	200	80	0.9	110	2900
143	XBD10.0/80G-L	200	80	1	132	2900
144	XBD11.0/80G-L	200	80	1.1	132	2900
145	XBD11.3/80G-L	200	80	1.13	185	2900
146	XBD7.2/90G-L	200	90	0.72	110	2900
147	XBD8.4/90G-L	200	90	0.84	132	2900
148	XBD9.0/90G-L	200	90	0.9	160	2900
149	XBD10.0/90G-L	200	90	1	160	2900
150	XBD11.0/90G-L	200	90	1.1	185	2900
序号	産品型号	口徑	額定流量	額定壓力	額定功率	額定轉速
序号	産品型号	mm	L/s	Mpa	kW	r/min

附件安裝方法
一、硬性聯接

1、直接安裝

1	進口閥門	2	直管	3	彎管	4	直管
5	進管	6	彎管	7	直管	8	出口閥門

2、聯接闆安裝

1	進口閥門	2	直管	3	彎管	4	直管
5	聯接闆	6	直管	7	彎管	8	直管	9	出口閥門

二、柔性聯接

1、聯接闆,加隔振器安裝

1	進口閥門	2	撓性接頭	3	彎管	4	直管	5	聯接闆
6	隔振器	7	直管	8	彎管	9	撓性接頭	10	出口閥門

2、聯接闆,加隔振器安裝

1	進口閥門	2	撓性接頭	3	直管	4	聯接闆
5	隔振器	6	直管	7	出口閥門

易損件(機械密封及軸承)

電機功率	軸承	機械密封
0.18KW、0.12KW	201	104-12
0.25KW、0.37KW	202	104-14
0.55KW、0.75KW、1.1KW-2	204	109-18
1.1KW-4、 1.5KW、2.2KW-2	205	109-20
2.2KW-4、3KW	206	109-25
4KW	306	109-25
5.5KW、7.5KW-2、7.5KW-4	308	109-25
11KW、15KW、 18.5KW-2、22KW-2	309	109-35
18.5KW-4、22KW-4	311	109-45
30KW、37KW-2	312	109-45
37KW-4、45KW	313	109-45
55KW、75KW-2、90KW-2	314	109-55

管路損耗參考表

管徑mm	流量(L/S)
管徑mm	1	2	4	6	8	10
25	3.2	13
38	3.5	14	15				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
75		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.					80	90
125				0.2	0.4	0.6	1.3	2.7	4.1	5.9	10.						100	110
150					0.1	0.2	0.5	1.1	1.6	2.3	4.2	6.4	9.4						120	130
175						0.1	0.2	0.5	0.7	1.0	1.9	2.9	4.3	5.8	7.7	9.6					140	160
200							0.1	0.2	0.3	0.5	0.9	1.5	2.1	2.9	3.7	4.7	6.1	7.2	8.5				180	200
250								0.1	0.1	0.2	0.3	0.5	0.7	0.9	1.2	1.5	1.9	2.3	2.8	3.3	3.7	4.9	5.2
300										0.1	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.9	1.1	1.3	1.5	2.0	2.4	3.0

閥及彎管折合直管長度

種類	折合直管直徑倍數	備注
全開閘閥	12	未暢開加倍
标準彎管	25
逆止閥	100
底閥	100	部分堵塞加倍

一定管路直麼之流量限制

管路直徑	流量	流速
mm	L/S	m/s
25	1	2.04
38	2.5	1.69
50	4.17	2.12
65	6.67	2.01
75	10.0	2.26
100	18.4	2.33

管路直徑	流量	流速
mm	L/S	m/s
125	30.0	2.44
150	43.0	2.45
175	60.0	2.49
200	83.3	2.69
250	133.3	2.72
300	192.0	2.71

故障原因及排除方法

故障現象	可能産生的原因	排除方法
1、水泵不出水	a、進出口閥門未打開,進出管路阻塞,流道葉輪阻塞。 b、電機運行方向不對,電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體,泵腔内有空氣。 e、進口供水不足,吸程過高,底閥漏水。 f、管路阻力過大,泵選型不當。	a、檢查,去除阻塞物 b、調整電機方向,堅固電機接線 c、擰緊各密封面,排除空氣 d、打開泵上蓋或打開排氣閥排盡空氣 e、停機檢查、調整(并網自來水管和帶吸程使用易出現此現象 f、減少管路彎道,重新選泵。
2、水泵流量不足	a、先按1.原因檢查。 b、管道、泵流産葉輪部分阻塞、水垢沉積、閥門開度不足 c、電壓偏低 d、葉輪磨損	a、先按1.排除 b、去除阻塞物重新調整閥門開度。 c、穩壓。 d、更換葉輪。
3、功率過大	a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。	a、調節流量關小出口閥門。 b、降低 c、更換葉輪
4、雜音振動	a、管路支撐不穩。 b、液體混有氣體。 c、産生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路 b、提高吸入壓力、排氣 c、降低真空度 d、更換軸承 e、搞整按5。
5、電機發熱	a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。
6、水泵漏水	a、機械密封磨損。 b、水泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。	a、更換。 b、焊補或更換。 c、修整。 d、堅固。
