ISWD、ISWDR、ISWHD卧式單級單吸低轉速管道泵

産品中心/ PRODUCTS
相關新聞/ RELATED NEWS
  1. 導緻水泵不出水的四個因素
詳細介紹

型号意義

ISW、ISWR、ISWR卧式單級單吸低轉速管道泵型号意義



産品簡介
ISW、ISWR、ISWR卧式單級單吸低轉速管道泵，系根據IS型、IR型離心泵之性能參數，參照ISO2858标準，采用水力模型進行優化設計而成。是理想的新一代高效節能卧式泵産品。



産品特點
1、運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無洩漏。
3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
4、故障率低：結構簡單合理，關鍵部分采用高品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
7、ISW卧式管道離心泵,供輸送清水及物理化學性質類似于清水的其他液體之用,适用于工業和城市供水,高層建築增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
8、ISWR卧式熱水管道離心泵廣泛适用于:冶金,化工,紡織,造紙,以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統,ISWR型使用溫度T≤120℃。
9、ISWH卧式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，适用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度爲-20℃～+120℃。
10、ISWB卧式管道油泵，供輸送汽油、煤油、柴油等油類産品或易燃、晚爆液體，被輸送介質溫度爲-20℃～+120℃。



産品用途
1、ISW型泵适用于工業和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸水、暖通制冷循環、浴室暖水循環增壓,以及各種給水設備、鍋爐的配套。供輸送清水或物理、化學性質類似清水的其它液體之用、使用溫度不高于85℃。
2、ISWR型泵适用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房來暖循環等場合，使用溫度不高于120 ℃ 。
3、ISWD型泵适應要求環境噪聲很低的場合，使用溫度不高于100℃。



使用條件
1、 吸入壓力≤1.0Mpa,或泵系統工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力爲2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出,以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃,相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm.
注：如使用介質爲帶有細小顆粒,請在訂貨時說明,以便采用耐磨式機械密封。



适用範圍
1、系統高工作壓力爲1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa(泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造泵的過流部件和聯接部件時采用鑄鋼)
2、輸送介質爲清水或物理化學性質類似清水的其它液體。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。



結構示意圖

ISW、ISWR、ISWR卧式單級單吸低轉速管道泵結構示意圖
序号
名稱
序号
名稱
1
泵體
6
擋水圈
2
葉輪
7
螺塞
3
葉輪螺母
8
底座
4
機械密封
9
電機
5
泵蓋

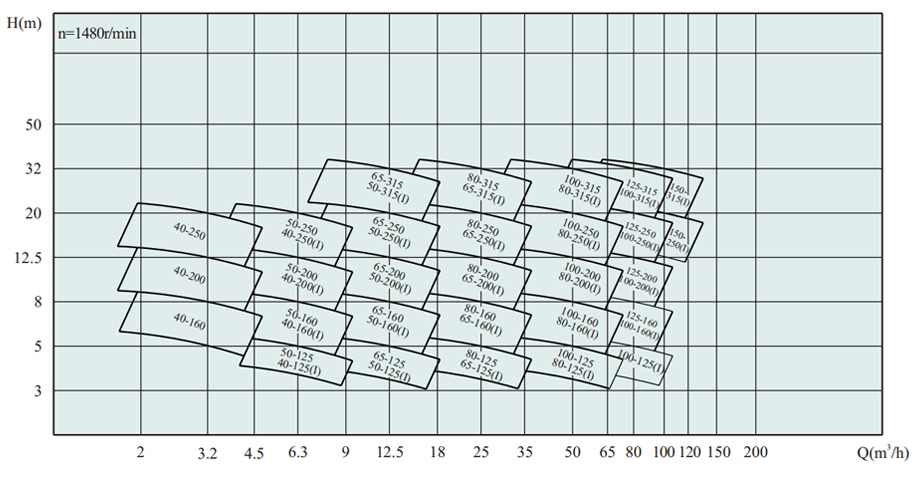

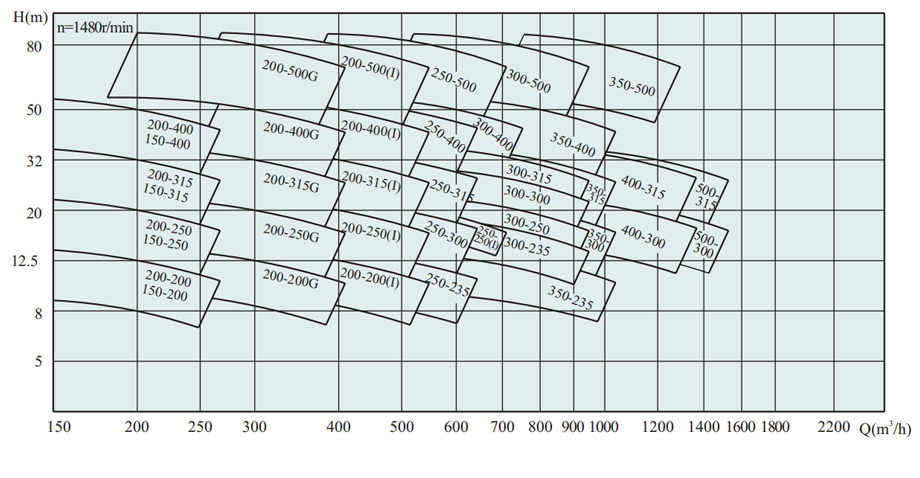

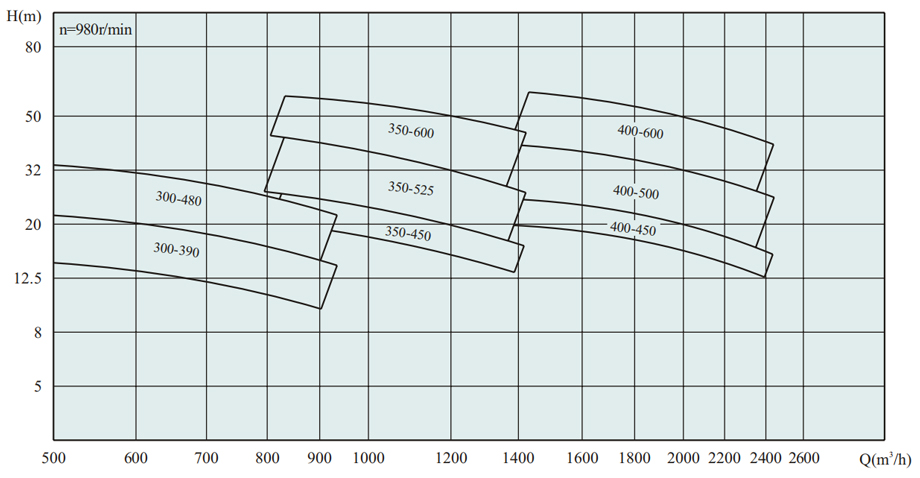

型譜圖

ISW、ISWR、ISWR卧式單級單吸低轉速管道泵型譜圖
ISW、ISWR、ISWR卧式單級單吸低轉速管道泵型譜圖
ISW、ISWR、ISWR卧式單級單吸低轉速管道泵型譜圖


性能參數

型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
40-200
40
2.2
3.2
4.2
0.61
0.89
1.17
13
12.5
12
31
1450
0.75
2.5
38
40-250
40
2.2
3.2
4.2
0.61
0.89
1.17
20.5
20
18.5
25
1450
1.1
2.5
52
40-250A
40
2.0
2.8
3.7
0.56
0.78
1.03
16.4
16
15
25
1450
0.75
2.5
47
40-250B
40
1.6
2.3
3.4
0.44
0.64
0.94
13.2
13
12
24
1450
0.75
2.5
46
40-160(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
8.5
8.0
7.5
47
1450
0.75
2.5
43
40-200(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
13.1
12.5
12
40
1450
0.75
2.5
45
40-200(I)A
40
3.3
5.5
6.5
0.92
1.53
1.81
10
9.5
9
39
1450
0.75
2.5
44
40-250(I)
40
3.8
6.3
7.5
1.06
1.75
2.08
20.5
20
19.5
32
1450
1.5
2.5
54
40-250(I)A
40
3.4
5.6
6.7
0.94
1.56
1.86
16.4
16
15.6
32
1450
1.1
2.5
49
40-250(I)B
40
3.1
5.1
6.1
0.86
1.42
1.69
13.2
13
12.5
30
1450
0.75
2.5
42
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
50-160
50
3.8
6.3
7.5
1.06
1.75
2.08
8.5
8.0
7.5
47
1450
0.75
2.5
42
50-200
50
3.8
6.3
7.5
1.06
1.75
2.08
13.1
12.5
12
40
1450
0.75
2.5
48
50-200A
50
3.3
5.5
6.5
0.92
1.53
1.81
10
9.5
9
39
1450
0.55
2.5
46
50-250
50
3.8
6.3
7.5
1.06
1.75
2.08
20.5
20
19.5
32
1450
1.5
2.5
58
50-250A
50
3.4
5.6
6.7
0.94
1.56
1.86
16.4
16
15.6
32
1450
1.1
2.5
50
50-250B
50
3.1
5.1
6.1
0.86
1.42
1.69
13.2
13
12.5
30
1450
0.75
2.5
49
50-160(I)
50
7.5
12.5
15
2.08
3.47
4.17
8.8
8
7.2
59
1450
0.75
2.8
46
50-200(I)
50
7.5
12.5
15
2.08
3.47
4.17
13.2
12.5
11.8
54
1450
1.1
2.8
52
50-200(I)A
50
6.8
11.3
13.5
1.89
3.14
3.75
10.7
10.1
9.6
53
1450
0.75
2.8
48
50-250(I)
50
7.5
12.5
15
2.08
3.47
4.17
21
20
19.4
45
1450
2.2
2.8
73
50-250(I)A
50
7.0
11.7
14.1
1.94
3.25
3.92
18.4
17.6
17
44
1450
1.5
2.8
65
50-250(I)B
50
6.1
10.2
12.3
1.69
2.83
3.42
14.1
13.4
13.0
43
1450
1.1
2.8
60
50-315(I)
50
7.5
12.5
15
2.08
3.47
4.17
32.3
32
31.7
36
1450
4
2.8
89
50-315(I)A
50
7
11.7
14
1.94
3.25
3.92
28.1
28
27.6
36
1450
3
2.8
84
50-315(I)B
50
6.1
10.2
12.1
1.69
2.81
3.36
21.2
21
20.8
34
1450
3
2.8
82
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-160
65
7.5
12.5
15
2.08
3.47
4.17
8.8
8
7.2
59
1450
0.55
2.8
46
65-200
65
7.5
12.5
15
2.08
3.47
3.75
13.2
12.5
11.8
54
1450
1.1
2.8
52
65-200A
65
6.8
11.3
13.5
1.89
3.14
3.75
10.7
10.1
9.6
53
1450
0.75
2.8
48
65-250
65
7.5
12.5
15
2.08
3.47
4.17
21
20
19.4
45
1450
2.2
2.8
76
65-250A
65
7.0
11.7
14.1
1.94
3.25
3.92
18.4
17.6
17
44
1450
1.5
2.8
68
65-250B
65
6.1
10.2
12.3
1.69
2.83
3.42
14.1
13.4
13.0
43
1450
1.1
2.8
63
65-315
65
7.5
12.5
15
2.08
3.47
4.17
32.3
32
31.7
36
1450
4
2.8
89
65-315A
65
7
11.7
14
1.94
3.25
3.92
28.1
28
27.6
36
1450
3
2.8
85
65-315B
65
6.1
10.1
12.1
1.69
2.81
3.36
21.2
21
20.8
34
1450
3
2.8
82
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
65-125(I)
65
15
25
30
4.17
6.94
8.33
5.6
5
4.5
70
1450
0.75
2.8
49
65-125(I)A
65
13.1
21.8
26.1
3.05
6.05
7.25
4.3
3.8
3.4
65
1450
0.75
2.8
48
65-160(I)
65
15
25
30
4.17
6.94
8.33
9
8
7.2
68
1450
1.1
2.8
54
65-160(I)A
65
13.0
21.6
25.9
3.61
6.0
7.19
6.7
6.0
5.4
65
1450
0.75
2.8
48
65-200(I)
65
15
25
30
4.17
6.94
8.33
13.2
12.5
11.8
64
1450
2.2
2.8
71
65-200(I)A
65
14.0
23.3
27.9
3.89
6.47
7.75
11.5
10.9
10.2
63
1450
1.5
2.8
62
65-250(I)
65
15
25
30
4.17
6.94
8.33
21
20
18.8
59
1450
3
2.8
85
65-250(I)A
65
13.3
22.2
26.6
3.69
6.17
7.39
16.6
15.8
14.8
58
1450
2.2
2.8
80
65-250(I)B
65
11.9
19.8
23.8
3.31
5.5
6.61
13.2
12.6
11.8
57
1450
1.5
2.8
74
65-315(I)
65
15
25
30
4.17
6.94
8.33
32.5
32
31.5
50
1450
5.5
2.8
120
65-315(I)A
65
14
23
28
3.89
6.39
7.78
28.3
27.9
27.4
50
1450
4
2.8
110
65-315(I)B
65
12.1
20.2
24.2
3.36
5.61
6.75
21.3
21
30.6
49
1450
3
2.8
100
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-125
80
15
25
30
4.17
6.94
8.33
5.6
5
4.5
70
1450
0.75
2.8
48
80-125A
80
13.1
21.8
26.1
3.05
6.05
7.25
4.3
3.8
3.4
65
1450
0.75
2.8
45
80-160
80
15
25
30
4.17
6.94
8.33
9
8
7.2
68
1450
1.1
2.8
55
80-160A
80
13.0
21.6
25.9
3.61
6.0
7.19
6.7
6.0
5.4
65
1450
0.75
2.8
51
80-200
80
15
25
30
4.17
6.94
8.33
13.2
12.5
11.8
64
1450
2.2
2.8
72
80-200A
80
14.0
23.3
27.9
3.89
6.47
7.75
11.5
10.9
10.2
63
1450
1.5
2.8
64
80-250
80
15
25
30
4.17
6.94
8.33
21
20
18.8
59
1450
3
2.8
89
80-250A
80
13.3
22.2
26.6
3.69
6.17
7.39
16.6
15.8
14.8
58
1450
2.2
2.8
85
80-250B
80
11.9
19.8
23.8
3.31
5.5
6.61
13.2
12.6
11.8
57
1450
1.5
2.8
78
80-315
80
15
25
30
4.17
6.94
8.33
32.5
32
31.5
50
1450
5.5
2.8
130
80-315A
80
14
23
28
3.89
6.39
7.78
28.3
27.9
27.4
50
1450
4.0
2.8
102
80-315B
80
12.1
20.2
24.3
3.36
5.61
6.75
21.3
21
20.6
49
1450
3
2.8
95
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
80-100(I)
80
30
50
60
8.33
13.89
16.67
3.5
3
2.5
73
1450
0.75
3.0
58
80-125(I)
80
30
50
60
8.33
13.89
16.67
6
5
4
73
1450
1.1
3.0
61
80-125(I)A
80
26.8
44.6
53.5
7.44
12.4
14.9
4.8
4
3.2
63
1450
2.2
3.0
61
80-160(I)
80
30
50
60
8.33
13.89
16.67
9.2
8
6.8
73
1450
2.2
3.0
82
80-160(I)A
80
26.7
44.5
53.4
7.42
12.36
14.83
7.3
6.3
5.4
71
1450
1.5
3.0
74
80-200(I)
80
30
50
60
8.33
13.89
16.67
13.5
12.5
11.8
72
1450
3.0
3.0
97
80-200(I)A
80
26.7
44.6
53.5
7.42
12.36
14.83
10.7
9.9
9.4
71
1450
2.2
3.0
93
80-250(I)
80
30
50
60
8.33
13.89
16.67
21.3
20
19
66
1450
5.5
3.0
134
80-250(I)A
80
28
46.7
56
7.78
12.97
15.56
18.6
17.4
16.6
65
1450
4.0
3.0
106
80-250(I)B
80
24.2
40.4
48.5
6.72
11.22
13.47
13.9
13.1
12.4
63
1450
3.0
3.0
100
80-315(I)
80
30
50
60
8.33
13.89
16.67
34
32
30
61
1450
11.0
3.0
217
80-315(I)A
80
28
46.7
56
7.78
12.97
15.56
29.6
27.9
26.1
61
1450
7.5
3.0
180
80-315(I)B
80
24.3
40.5
48.6
6.72
11.22
13.47
22.3
21
19.1
60
1450
5.5
3.0
166
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-100
100
30
50
60
8.33
13.89
16.67
3.5
3
2.5
73
1450
0.75
3.0
62
100-125
100
30
50
60
8.33
13.89
16.67
6
5
4
73
1450
1.1
3.0
70
100-125A
100
26.8
44.6
53.5
7.44
12.4
14.9
4.8
4
3.2
63
1450
1.1
3.0
68
100-160
100
30
50
60
8.33
13.89
16.67
9.2
8
6.8
73
1450
2.2
3.0
87
100-160A
100
26.7
44.5
53.4
7.42
12.36
14.83
7.3
6.3
5.4
71
1450
1.5
3.0
79
100-200
100
30
50
60
8.33
13.89
16.67
13.5
12.5
11.8
72
1450
3.0
3.0
100
100-200A
100
26.7
44.6
53.5
7.42
12.36
14.83
10.7
9.9
9.4
71
1450
2.2
3.0
90
100-250
100
30
50
60
8.33
13.89
16.67
21.3
20
19
66
1450
5.5
3.0
140
100-250A
100
28
46.7
56
7.78
12.97
15.56
18.6
17.6
16.6
65
1450
4.0
3.0
112
100-250B
100
24.2
40.4
48.5
6.72
11.22
13.47
13.9
13.1
12.4
63
1450
3.0
3.0
105
100-315
100
30
50
60
8.33
13.89
16.67
34
32
30
61
1450
11.0
3.0
225
100-315A
100
28
46.7
56
7.78
12.97
15.56
29.6
27.9
26.1
61
1450
7.5
3.0
180
100-315B
100
24.3
40.5
48.6
6.72
11.22
13.47
22.3
21
19.1
60
1450
5.5
3.0
165
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
100-125(I)
100
60
100
120
16.67
27.78
33.33
6.5
5
4
78
1450
2.2
3.0
95
100-125(I)A
100
52.2
87.1
104
14.5
24.2
28.9
4.3
3.8
3.4
76
1450
1.5
3.0
87
100-160(I)
100
60
100
120
16.7
27.78
33.33
10
8
7
78
1450
4.0
3.0
118
100-160(I)A
100
52.2
87.1
104
14.5
24.2
28.9
7.3
6.3
5.4
76
1450
3.0
3.0
113
100-200(I)
100
60
100
120
16.67
27.78
33.33
14.0
12.5
11
75
1450
5.5
3.0
148
100-200(I)A
100
51.7
86.1
103
14.36
23.92
28.61
10.8
9.3
8.2
73
1450
4.0
3.0
123
100-250(I)
100
60
100
120
16.67
22.78
33.33
21.5
20
18.5
74
1450
11.0
3.0
208
100-250(I)A
100
56
93.3
112
15.56
25.92
31.11
18.7
17.4
16.1
73
1450
7.5
3.0
165
100-250(I)B
100
52.2
87
104
14.5
24.17
28.89
16
15
14
72
1450
5.5
3.0
149
100-315(I)
100
60
100
120
16.67
22.78
33.33
33.5
32
30.5
71
1450
15.0
3.0
234
100-315(I)A
100
55.0
91.0
110.0
15.28
25.28
30.56
28
27
25.7
71
1450
11.0
3.0
213
100-315(I)B
100
47
79.0
95
13.06
21.94
26.39
21
20
19
70
1450
7.5
3.0
165
100-400(I)
100
60
100
120
16.67
22.78
33.33
52
50
48.5
65
1450
30.0
3.0
375
100-400(I)A
100
56.4
94
113
15.67
26.11
31.39
46
44
43
65
1450
22.0
3.0
295
100-400(I)B
100
52.3
87
105
14.53
24.17
29.17
39
38
37
64
1450
18.5
3.0
257
100-400(I)C
100
48.6
81
97
13.54
22.56
26.94
34
32.8
32
62
1450
15.0
3.0
239
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
125-125
125
48
80
96
13.3
22.2
26.7
5.5
5
4.3
76
1450
2.2
3.0
148
125-125A
125
43
71.5
66
11.6
19.9
13.9
4.4
4
3.4
75
1450
1.5
3.0
125
125-160
125
48
80
96
13.3
22.2
26.7
9
8
7
74
1450
3.0
3.0
205
125-160A
125
42
69.3
83
11.9
19.3
23
6.8
6
5.3
73
1450
2.2
3.0
165
125-200
125
48
80
96
13.3
23.2
26.7
13.8
12.5
11.5
73
1450
5.5
3.0
249
125-200A
125
45
75
90
12.5
20.8
25
12
11
10
72
1450
4.0
3.0
237
125-250
125
48
80
96
13.3
22.2
26.7
22
20
18.3
72
1450
7.5
2.8
220
125-250A
125
45
75
90
12.5
20.8
25
19
17.5
16
71
1450
7.5
2.8
210
125-250B
125
41.5
69
83
11.5
11.2
23
16.3
15
13.8
70
1450
5.5
2.8
195
125-315
125
48
80
96
13.3
22.2
26.7
33.3
32
29.8
67
1450
15.0
2.5
300
125-315A
125
45
75
90
12.5
20.8
25
29.3
27.5
26
66
1450
11.0
2.5
282
125-315B
125
43
72
96
11.9
20
23.9
26.5
25
23.8
65
1450
11.0
2.5
282
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
150-200
150
96
160
192
26.7
44.4
53.3
13.8
12.5
11.5
77
1450
11
5.5
305
150-200A
150
90
150
180
25
41.7
50
12
11
10
76
1450
7.5
5.5
276
150-250
150
96
160
192
26.7
44.4
53.3
22
20
18.3
75
1450
15
5.0
310
150-250A
150
90
150
180
25
41.7
50
19
17.5
16
74
1450
11
5.5
303
150-250B
150
84
140
168
23.3
39
46.7
16.3
15
13.8
73
1450
7.5
5.5
281
150-315
150
96
160
192
26.7
44.4
53.3
33.3
32
29.8
70
78
73
1450
30
2.5
410
150-315A
150
90
150
180
25
41.7
50
29.3
27.5
26
69
77
77
1450
22
3.5
335
150-315B
150
84
140
168
23.3
39
46.7
25
24
21
76
1450
18.5
3.5
315
150-400
150
96
160
192
26.7
44.4
53.3
53
50
44
68
75
71
1450
45
3.5
490
150-400A
150
90
150
180
25
41.7
50
46.6
44
38.3
67
74
70
1450
37
3.5
454
150-400B
150
84
140
168
23.3
39
46.7
40
38
33
73
1450
30
3.5
435
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
150-200(I)
150
120
200
240
33.3
55.6
66.7
13.8
12.5
11.5
65
76
74
1450
15
4.5
310
150-200(I)A
150
112
187
224
31.1
51.9
62.2
12
11
10
64
75
73
1450
11
4.5
303
150-250(I)
150
140
200
260
38.9
55.6
72.2
22
20
18.3
75
1450
18.5
5.0
340
150-250(I)A
150
131
187
243
36.4
51.9
67.5
19
17.5
16
74
1450
15
5.5
325
150-250(I)B
150
121
173
225
33.5
48.1
62.5
16.3
15
13.8
73
1450
11
5.5
300
150-315(I)
150
140
200
260
38.9
55.6
72.2
33.3
32
29.8
70
78
73
1450
30
2.5
410
150-315(I)A
150
131
187
243
36.4
51.9
67.5
29.3
27.5
26
69
77
77
1450
22
3.5
335
150-315(I)B
150
121
173
225
33.5
48.1
62.5
25
24
21
76
1450
18.5
3.5
315
150-400(I)
150
140
200
260
38.9
55.6
72.2
53
50
44
68
75
71
1450
45
3.5
490
150-400(I)A
150
131
187
243
36.4
51.9
67.5
46.6
44
38.3
67
74
70
1450
37
3.5
454
150-400(I)B
150
121
173
225
33.5
48.1
62.5
40
38
33
73
1450
30
3.5
435
150-500(I)
150
140
200
260
38.9
55.6
72.2
87
80
73
73
1450
90
3.5
1215
150-500(I)A
150
131
187
243
36.4
51.9
67.5
76
70
84
73
1450
75
3.5
1108
150-500(I)B
150
121
173
225
33.5
48.1
62.5
65
60
55
73
1450
55
3.5
920
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
200-200
200
140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450
15
3.0
265
200-200A
200
125
179
232.5
34.7
49.7
64.6
11
10
8.5
66
76
76
1450
11
3.0
244
200-250
200
140
200
260
21.8
20
17
21.8
20
17
73
79
77
1450
18.5
3.0
305
200-250A
200
129
184.4
240
18.5
17
14.4
18.5
17
14.4
72
78
76
1450
15
3.0
267
200-250B
200
117
167
217.5
15.2
14
12
15.2
14
12
76
1450
11
3.0
246
200-315
200
140
200
260
33.8
32
28
33.8
32
28
70
78
78
1450
30
3.5
417
200-315A
200
131
189
243
29.5
28
24.5
29.5
28
24.5
69
77
77
1450
22
3.5
342
200-315B
200
121
173
225
25
24
21
25
24
21
76
1450
18.5
3.5
322
200-400
200
140
200
260
53
50
44
53
50
44
68
75
71
1450
45
3.5
498
200-400A
200
131
187
243
46.6
44
38.3
46.6
44
38.3
67
74
70
1450
37
3.5
462
200-400B
200
122
174
226.5
40
38
33
40
38
33
73
1450
30
3.5
443
200-400C
200
112
160
208
34
32
28
34
32
28
71
1450
22
3.5
373
200-500
200
140
200
260
38.9
55.6
72.2
87
80
73
73
1450
90
3.5
1215
200-500A
200
131
187
243
36.4
51.9
67.5
76
70
84
73
1450
75
3.5
1108
200-500B
200
121
173
225
33.5
48.1
62.5
65
60
55
73
1450
55
3.5
920
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
200-200(I)
200
280
400
520
77.8
111.1
144
13.4
12.5
10.5
70
80
79
1450
22
4.0
382
200-200(I)A
200
250
358
465
69.4
90.4
129.2
10.7
10
8.5
68
73
77
1450
18.5
4.0
346
200-250(I)
200
280
400
520
77.8
111.1
144
22.2
20
14
75
80
72
1450
30
4.0
475
200-250(I)A
200
250
358
465
69.4
99.4
129.2
18
16
11.2
73
78
70
1450
22
4.0
405
200-250(I)B
200
226
322
419
62.8
89.4
116.4
14.4
13
7.3
70
75
67
1450
18.5
4.0
387
200-315(I)
200
280
400
520
77.8
111.4
144
36
32
26
73
80
75
1450
55
4.0
675
200-315(I)A
200
262
374
486
72.8
103.9
135
31.5
28
23
72
79
74
1450
45
4.0
560
200-315(I)B
200
242
346
450
67.3
96.1
125
27
24
19.5
78
1450
37
4.0
535
200-400(I)
200
280
400
520
77.8
111.4
144
54.5
50
39
75
81
77
1450
75
4.0
830
200-400(I)A
200
262
374
486
72.8
103.9
135
48
44
34
80
1450
75
4.0
830
200-400(I)B
200
242
346
450
67.2
96.1
125
41.4
38
29.6
78
1450
55
5.0
685
200-400(I)C
200
224
320
416
62.2
88.9
115.6
34.9
32
25
76
1450
45
5.0
580
200-500(I)
200
280
400
520
77.8
111.4
144
87
80
73
73
1450
132
3.5
1300
200-500(I)A
200
262
374
486
72.8
103.9
135
76
70
84
73
1450
110
3.5
1150
200-500(I)B
200
242
346
450
67.2
96.1
125
65
60
55
73
1450
90
3.5
1050
200-500(I)C
200
224
320
416
62.2
88.9
115.6
55
50
46
73
1450
75
3.5
930
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
250-250
250
350
550
650
97.2
152.8
180.5
22
20
16
78
82
81
1450
45
5.0
620
250-250A
250
300
500
600
83.3
139
166.7
18.3
17
14
76
80
80
1450
37
5.0
550
250-235
250
300
500
600
83.3
139
166.7
14
12.5
11
73
78
70
1480
22
4.5
410
250-300
250
300
500
600
83.3
139
166.7
22
20
16
78
1480
37
4.5
550
250-315
250
350
550
650
97.2
152.8
180.5
34
32
28
76
80
79
1450
75
5.5
890
250-315A
250
300
500
600
83.3
139
166.7
29.5
28
24
74
78
77
1450
55
5.5
690
250-315B
250
260
450
520
72.2
125
144.4
25
24
20
70
74
72
1450
45
5.5
620
250-400
250
300
500
600
83.3
139
166.7
54.5
50
39
72
1480
90
4.5
1530
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg
300-235
300
480
720
900
133.3
200
250
20
18
15.5
77
81
74
970
55
5.0
1120
300-235A
300
438
607
821
121.7
182.5
228.1
16.5
15
13
75
79
72
970
45
5.0
1030
300-235B
300
400
600
750
111.1
167.0
208.3
14
12.5
11
73
77
70
970
37
5.0
890
300-300
300
480
720
900
133.3
200
250
31
28
25
77
81
77
970
75
5.0
1350
300-300A
300
444
666
833
123.3
185
231.4
26.5
24
21.5
76
80
76
970
75
5.0
1350
300-300B
300
415
623
779
115.3
173.1
261.4
23
21
18.5
79
970
55
5.0
1170
300-380
300
480
720
900
133.3
200
250
48
44
34
84
970
132
5.0
1900
300-380A
300
444
666
833
123.3
185
231.4
41.4
38
30
80
970
110
5.0
1700
300-380B
300
409
614
767
113.6
170.6
213.1
35
32
25
78
970
90
5.0
1530
300-235(I)
300
718
1080
1345
199.4
300
373.6
44.6
40
34.6
82
1450
160
5.5
1680
300-235(I)A
300
642
965
1203
178.3
268.1
334.2
35.7
32
27.7
80
1450
132
5.5
1400
型号
口徑
流量
揚程
效率
轉速
電機功率
必需汽蝕餘量
重量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
Kg



安裝說明
1、安裝前應仔細檢查泵體流産内有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能産生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況内運行，确保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分爲硬性聯接安裝和柔性聯接安裝。



附件安裝方法

一、硬性聯接

二、柔性聯接
ISW、ISWR、ISWR卧式單級單吸低轉速管道泵型聯接方式
ISW、ISWR、ISWR卧式單級單吸低轉速管道泵型聯接方式
1
進口球閥
2
進口撓性接頭
3
進口直管取壓管
4
出口閘閥
1
進口球閥
2
進口撓性接頭
3
進口直管取壓管
4
出口閘閥
5
出口撓性接頭
6
出口直管取壓管
7
泵
8
泵底座
5
出口撓性接頭
6
出口直管取壓管
7
泵
8
泵底座
9
基礎台

9
隔振器
10
基礎台




啓動與停車
(一)起動前準備
1、用手拔轉電機風葉,葉輪應無卡磨現象,轉動靈活。
2、打開進口閥門,打開排氣閥使液體充滿整個泵腔,然後關閉排氣閥。
3、用手盤動泵軸以使潤滑液進入機械密封端面。
4、點動電機,确定轉向是否正确。
(二)起動與運行
1、全開進口閥門,關閉吐出管路閥門。
2、接通電源,當泵達到正常轉速後,再逐漸打開吐出管路上閥門,并調節到所需工況。
3、注意觀察儀表讀數,檢查軸封洩漏情況正常時機械密封洩漏量≤3滴/分,檢查電機,軸承處溫升≤70℃如果發現異常情況,應及時處理
(三)停車
1、逐漸關閉吐出管路閥門,切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃,應將泵内液體放盡,以免凍裂。
4、如長期停用,應將泵拆卸清洗,包管保管。



維護與保養
(一)運行中的維護與保養
1、進口管道必須充滿液體,禁止泵在汽蝕狀态下長期運行。
2、定時檢查電機電流值,不得超過電機額定電流。
3、泵進行長期運行後,由于機械磨損,使機組噪音及振動增大時,應停車檢查,必要時可更換易損件,機組大修期一般爲一年。
(二)機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在幹磨情況下工作。
3、起動前應盤動泵(電機)幾圈,以免突然起動造成密封環斷損壞。
4、密封洩漏允差3滴/分,否則應檢修。



易損件(機械密封及軸承)

電機功率
軸承
機械密封
0.18KW、0.12KW
201
104-12
0.25KW、0.37KW
202
104-14
0.55KW、0.75KW、1.1KW-2
204
109-18
1.1KW-4、 1.5KW、2.2KW-2
205
109-20
2.2KW-4、3KW
206
109-25
4KW
306
109-25
5.5KW、7.5KW-2、7.5KW-4
308
109-25
11KW、15KW、 18.5KW-2、22KW-2
309
109-35
18.5KW-4、22KW-4
311
109-45
30KW、37KW-2
312
109-45
37KW-4、45KW
313
109-45
55KW、75KW-2、90KW-2
314
109-55



管路損耗參考表

管徑mm
流量(L/S)
1
2
4
6
8
10
25
3.2
13




38
3.5
14
15



15
20

50
0.8
3.1
13
29




25
30

65
0.8
3.2
7.1
13
20




40
50

75
0.4
1.6
3.3
5.9
9.6
21.6





60
70

100
0.4
0.8
1.3
2.1
6.8
8.6
13
19.




80
90

125
0.2
0.4
0.6
1.3
2.7
4.1
5.9
10.





100
110

150
0.1
0.2
0.5
1.1
1.6
2.3
4.2
6.4
9.4





120
130

175
0.1
0.2
0.5
0.7
1.0
1.9
2.9
4.3
5.8
7.7
9.6




140
160

200

0.1
0.2
0.3
0.5
0.9
1.5
2.1
2.9
3.7
4.7
6.1
7.2
8.5



180
200
250

0.1
0.1
0.2
0.3
0.5
0.7
0.9
1.2
1.5
1.9
2.3
2.8
3.3
3.7
4.9
5.2

300

0.1
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.9
1.1
1.3
1.5
2.0
2.4
3.0

閥及彎管折合直管長度

種類
折合直管直徑倍數
備注
全開閘閥
12
未暢開加倍
标準彎管
25

逆止閥
100

底閥
100
部分堵塞加倍

一定管路直麼之流量限制

管路直徑
流量
流速

管路直徑
流量
流速
mm
L/S
m/s
mm
L/S
m/s
25
1
2.04
125
30.0
2.44
38
2.5
1.69
150
43.0
2.45
50
4.17
2.12
175
60.0
2.49
65
6.67
2.01
200
83.3
2.69
75
10.0
2.26
250
133.3
2.72
100
18.4
2.33
300
192.0
2.71



故障原因及排除方法

故障現象
可能産生的原因
排除方法
1、水泵不出水
 a、進出口閥門未打開,進出管路阻塞,流道葉輪阻塞。
 b、電機運行方向不對,電機缺相轉速很慢。
 c、吸入管漏氣。
 d、泵沒灌滿液體,泵腔内有空氣。
 e、進口供水不足,吸程過高,底閥漏水。
 f、管路阻力過大,泵選型不當。
 a、檢查,去除阻塞物
 b、調整電機方向,堅固電機接線
 c、擰緊各密封面,排除空氣
 d、打開泵上蓋或打開排氣閥排盡空氣
 e、停機檢查、調整(并網自來水管和帶吸程使用易出現此現象
 f、減少管路彎道,重新選泵。
2、水泵流量不足
 a、先按1.原因檢查。
 b、管道、泵流産葉輪部分阻塞、水垢沉積、閥門開度不足
 c、電壓偏低
 d、葉輪磨損
 a、先按1.排除
 b、去除阻塞物重新調整閥門開度。
 c、穩壓。
 d、更換葉輪。

3、功率過大
 a、超過額定流量使用。
 b、吸程過高。
 c、泵軸承磨損。
 a、調節流量關小出口閥門。
 b、降低
 c、更換葉輪

4、雜音振動
 a、管路支撐不穩。
 b、液體混有氣體。
 c、産生汽蝕。
 d、軸承損壞。
 e、 電機超載發熱運行。
 a、穩固管路
 b、提高吸入壓力、排氣
 c、降低真空度
 d、更換軸承
 e、搞整按5。
5、電機發熱
 a、流量過大、超載運行。
 b、碰擦。
 c、電機軸承損壞。
 d、電壓不足。
 a、關小出口閥。
 b、檢查排除。
 c、更換軸承。
 d、穩壓。
6、水泵漏水
 a、機械密封磨損。
 b、水泵體有砂孔或破裂。
 c、密封面不平整。
 d、安裝螺栓松懈。
 a、更換。
 b、焊補或更換。
 c、修整。
 d、堅固。
管道泵其它系列産品
推薦産品

微信公衆号

Copyrights © 2019-2020 永嘉縣川泉水泵廠 版權所有 管理登錄 技術支持：化工儀器網
在線客服
