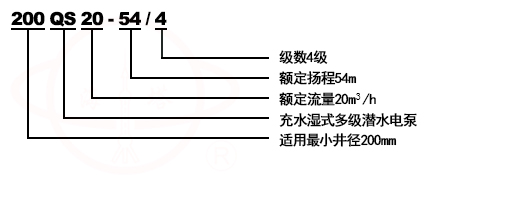

型号意義

産品概況

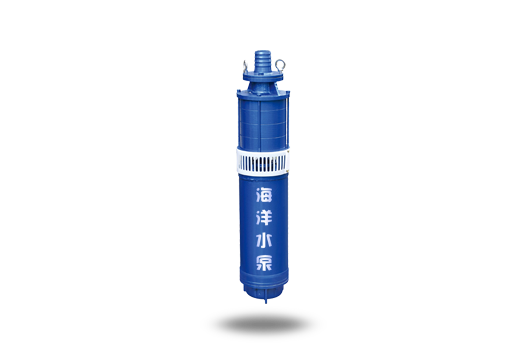

QS充水濕式多級潛水泵(以下簡稱電泵),由水泵、電動機兩部分組成。電動機位于電泵下部,分單相和本相異步電動機。三相電動機分爲滾動軸承和滑動軸承兩種,滑動軸承采用優質石墨套和不鏽鋼推力盤,分别承受電泵工作時的徑向力和軸向力,性能穩定,質量可靠,密封圈和防砂帽組成電動機的密封裝置。

産品特點
QS充水濕式多級潛水泵簡稱潛水泵是水泵和三相異步電動機合成的電力排灌設備。具有可靠的防水密封性能,體積小、重量輕、揚程高、不需泵房、不需引灌水,使用維護和管理均可方便。

産品用途
1、農田林的排灌、井灌、噴灌。
2、井下提水、水塔送水、河流、水庫、水渠等提水工程。
3、排澇防汛、船舶倉庫排水。
4、建築工地、地下施工、橋梁隧道、礦山井下、地質勘探等。

産品條件
1、額定頻率爲50赫芝,額定電壓爲380+5%伏的三相交流電源。
2、QS充水濕式多級潛水泵進水口必須在動水位1米以下,但潛水深度不得超過靜水位以下70米,電機下端距井底水深至少在1米以上。
3、水溫一般不得高于20C。
4、水質要求：(1)水中含砂量不大于0.01%(重量比);
                    (2)PH值在6.5~8.5範圍;
                    (3)氯離子含量不大于400毫克/升
5、要求井正直、進壁光滑,不得有蟛管錯開。

性能參數

使用須知
一、電機使用前必須灌滿清水,擰緊注水放氣螺栓,否則不準使用。
二、陸地試運轉不得超過一秒。
三、電泵不準倒卧或傾使用。
四、電動機必須完全潛入水中,但潛入深度應不大于70米。
五、引線與電纜接頭按規定操作。
六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。

安裝、啓動與停車
1、安裝前的檢查與準備：
      (1)、檢查水井是否符合本泵使用條件,即井徑、垂直和井壁質量、以及靜水位、動水位、湧水量和水質條件等、若不符合使用條件必須
             采取相應措施,否則不能將泵下井。
      (2)、檢查供電設備及供電線路能否保證電泵正常運行。
      (3)、電源電壓和頻率是否符合使用條件。
      (4)、按裝箱單位檢查零部件是否安全,并熟悉安裝使用說明書。
      (5)、檢查電氣線路,控制和保護裝置是滞合理安全可靠。
      (6)、裝備好各種安裝使用工具豎立三角架和吊鏈(或其它吊裝工具)要安全、可靠、使用方便。
2、安裝
      (1)、機泵一體卸下濾水網,然後打開注水和放氣孔螺栓往機内注滿潔淨的清水,一定确保注滿,防止假滿。并檢查電機各部是滞漏水。
             發現漏水根據部件應調正膠墊上緊螺栓。
      (2)、仔細檢查電纜和接頭有無碰傷或損壞,發現問題及時包紮。
      (3)、用500伏兆歐表測定繞阻的絕緣電阻不低于5兆歐。
      (4)、安裝保護開關和起動設備,并檢查電機内水是否灌滿,然後上緊注水、放氣孔螺栓,從閥體頂端灌水直至從進水節處流出 瞬時起動
             電機(不超過1秒),看電泵轉動方向是否和轉向标相同,若相反,調換電源接頭即可,然後上好護線闆、濾水網準備安裝下井。
      (5)、在泵的出水口安裝短輸水管一節,并用夾闆夾住吊起落入井中,使夾闆座落在井台上。
      (6)、再用一付夾闆夾住另一節輸水管,然後吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下第一付夾闆,使泵管下降井中又座落在井台
             上,依次反複進行安裝,下井,直到全部裝完,留一節夾闆不卸將泵固定在井口上。
      (7)、然後放上井蓋,彎彎,閘閥出水管等。
      (8)、每次連接法蘭時要加膠墊,對正後緊固螺釘要對角線方向同時上緊,防止歪斜漏水。
      (9)、電纜線要固定在輸水管法蘭上凹槽内,每節都用綁繩固定好,下井過程要小心,電纜不能當吊繩使用,更不要碰傷電纜。
      (10)、下泵過程有卡住現象,要想法克服卡點,不能強行下泵,以免卡死。
      (11)、大口井等安裝泵時嚴禁人員下井。
      (12)、保護開關和起動設備應配有電壓、電流表、指示燈,并安裝在配電盤上,放在井台周圍适當的位置。
3、起動
      (1)、用500伏兆歐表測量電機繞阻對地絕緣阻不低于5兆歐。
      (2)、檢查三相電源線路,電壓是否符合規定各種儀表,保護設備及接線正确無誤後方可合閘起動。
      (3)、起動後觀察電流、電壓是否符合規定範圍,運轉聲音有無異常及震動現象發生,若不正常應及時找出原因處理解決。
4、停車
      (1)、關閉開關停車,再起動須等5分鍾或更長的時間,以防電機溫升過高,停車後切斷電源。
      (2)、保護開關不得停用,或用鉛絲銅絲加大保險絲的作法是錯誤的。

安全事項
電纜接頭應嚴格按附圖進行;
1．下井前應檢查,各部螺絲有無松動,電纜有無破口,電機是否漏水,電機軸、水泵軸轉動是否靈活無阻;
2．下井前檢查電機電阻應在150 兆歐以上;
3．電機注水要認真防止假滿;
4．保護開關和啓動設備應按規定配齊;
5．電機運轉2500 小時應進行一次大修,1500 小時應進行小檢修;
6．電泵停機存放時應把電機内存水放完;
7．嚴禁不懂裝懂野蠻拆裝、修理應在本廠或定點修理廠進行;
8．禁止頻繁“開”、“停”;
9．地面試驗電機轉向在瞬間不超一秒鍾進行;
10．安裝電泵時謹防異物掉入井内;
11．如遇下列情況應停機檢修：
      (1)電流電壓超過額定值。
      (2)流量明顯減少。
      (3)間歇出水或響聲震動較大。
      (4)保護開關頻繁跳閘。
      (5)電機絕緣,電阻低于0.5 兆歐。

運行、維修和保養
1、電泵運行中要經常觀察電流、電壓表和水的流量,力求電泵在額定工況下運行。
2、應用閥門調節流量、揚程、不得超載運行。有下列情況之一應立即停止運行：
      (1)、額定電壓時電流超過額定值;
      (2)、額定揚程下,流量較正常情況下降低較大;
      (3)、絕緣電阻低于0.5兆歐;
      (4)、動水位降至泵吸入口時;
      (5)、電器設備及電路不合規定時;
      (6)、電泵有突然聲呼或較大的震動時;
      (7)、保護開關頻繁跳閘時。
3、要經常不斷的觀察儀表,檢查電器設備每半個月測一次電機絕緣電阻,電阻值不低于0.5兆歐。
4、每排灌期(2500小時)進行一次檢修保護,更換損壞的易損件。
5、電泵的起吊與裝卸：
      (1)、拆開電纜,斷離電源;
      (2)、用安裝工具逐步拆卸出水管、閘閥、彎管,并用夾闆將泵吊起取出井蓋,并用另一付夾闆夾緊下一節輸水管,這樣依次,逐節拆卸
              將泵吊出井外。(在吊拆過程發現有卡住不能強行起吊,應上下左右活動克服卡點安全吊卸);
      (3)、拆下護線闆,濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜。
      (4)、取出聯軸器上鎖圈,擰下固定螺釘,拆下連接螺栓,使電機、水泵分離;
      (5)、放出電機同内充水;
      (6)、水泵的拆卸：
             用拆裝拆手,左旋卸下進水節,用拆裝筒在泵下部沖擊錐形套,葉輪松動後,取出葉輪、錐形套、卸下導流殼,這樣依次卸 完葉輪、導流
             殼、上導流殼,止回閥等。
      (7)、電機拆卸：
             依次拆下底座、止推軸承、推力盤、下導軸承座連接座、甩水器,取出轉子,拆下上導軸承座、定子等。
6、電泵的裝配：
     裝配前檢查清洗各零部件的鐵鏽、污泥,各配合面要塗黃油防鏽,水泵大螺紋聯接處要塗鉛油。
      (1)、電機的裝配次序;
             定子組裝,下忖軸承座組裝,轉子組裝。推力盤,左扣螺母,止推軸承組接,底座組裝,上導軸承座組裝,骨架油封,連接座。
             調整調整螺柱,使電機軸伸符合規定的要求。然後上好調好膜、調壓彈簧及蓋。
      (2)、水泵的裝配：
             將軸和進水節固定在安裝座上,用拆裝筒將葉輪、錐形套固定在軸上,再裝上導流殼、葉輪,這樣依次裝完上流殼、止回閥等。八級
             以下的電機水泵部分裝配時,首先在進水節和上導軸承座接觸平面間均勻分布,加相同3~3.5毫米墊片3~4處,然後均勻上好拉筋
             螺母,裝上聯軸器、泵軸、上好固定螺柱以及鎖圈,用拆裝筒將葉輪、錐形套固定在泵軸上,再裝上導流殼, 葉輪.這樣依次裝完上
             導流殼等。泵裝好後松開拉筋螺母,取墊片,再把拉筋螺母均勻上緊,然後從聯軸器處轉動電泵、轉動必須均勻。
      (3)、機組總裝,如前所述。
