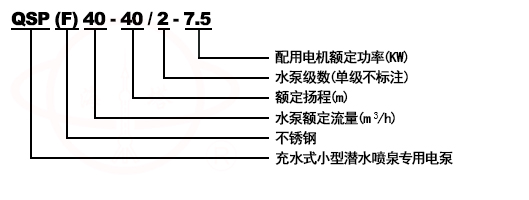

型号意義

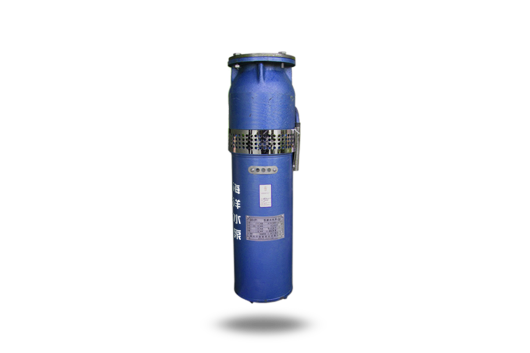

産品概況
電機性能：采用材料DR470,增加電機繞組的匝數及線徑使水泵耐頻繁起動。
水力部分：采用水力模型設計,使水泵流量、揚程、效率三者更爲合理。
結構特點：電機材料采用優質DR470冷軋夕鋼片,電機爲自循環充水式冷卻;
電纜用三相四線JHS型噴泉專用電纜;葉輪采用了防松動裝置;
濾網護罩彩用全不鏽鋼材料;電機内腔定轉子采用進口塗料,提高了水下電機耐腐蝕性,通過以上結構改進使之更适于噴泉工程專業要求。

産品特點
1、QSP噴泉潛水泵采用防漏電三相四芯電纜線帶有接地線,可在運行的當中有效的防止漏止,對人員造成的傷害。
2、QSP噴泉潛水泵中間進水位帶有不鏽鋼濾網,萬一水池中存在大顆粒雜物,可隔絕雜物不進入水泵,對水泵也是一個很好的保護。
3、法蘭式出口,安裝維護十分簡便,直接接管路即可,擰上螺絲即可,也可加裝出水頭,配合軟管直接使用,電機F級絕緣,能滿足音樂噴泉對電機頻繁啓動的要求,産品符合JB/T8092-1996标準規定。
4、QSP噴泉潛水泵電機出現故障時不會出現漏油現象,從而不會對水質産生污染。但油浸式電機潛水泵相比就完全不同了,由于油浸式潛水泵電機靠油冷卻與潤滑,故存在隐患。
注：在安裝使用設備前,請檢查水泵電纜線或外觀有無破損或異常,如發現問題,請采取安全措施。

産品用途
QSP噴泉潛水泵主要用于大型廣場噴泉、公園噴泉、瀑布、别墅噴泉、水産養殖等場所。廣泛用于城市的小區噴泉、花園噴泉、農田排灌、噴灌;工業及民用的供、排水系統,丘陵、山區引水、以及低窪地排除積水。

産品條件
QSP噴泉潛水泵應完全浸入水中運行,潛水深度不小于0.5米,不大于5米。
環境水溫度應不高于40℃。 工作介質爲無腐蝕性清水,含沙量不大于0.1%,PH值爲6.5~8.5。
電源應爲三相50赫茲,額定電壓爲380伏,其供電電壓必須保證在342~420伏範圍内。
電泵應在額定揚程附近的适用範圍内使用。
電泵應配置相應的啓動保護器,可靠接地。

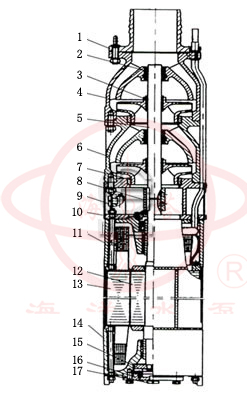

結構原理圖

1.電機由定子轉子、機殼和上下軸承座五大部分組成。    定子繞組采用了耐水尼龍電磁線,上下軸承各具有一個軸承室,軸承。 2.定轉子表面和其他非配合表面部分分别塗覆了特殊優質耐水材料。 3.該泵采用自動進水結構,使電機散熱達到優。 4.泵體由葉輪、導流體和進水節組成,裝在電機上部。    水泵由錐形套(或鍵)鎖緊在電機外伸軸的上端,水泵出水口配備專用法蘭盤。 5.當電機接通380V電源後,定子便産生旋轉磁場,使轉子轉動,從而帶動葉輪旋轉,    葉輪對水産生壓力後,通過導流體從水管流出		序号	名稱
		1	出水口
		2	橡膠軸承
		3	錐形套
		4	上導流殼
		5	泵軸
		6	導流殼
		7	葉輪
		8	聯軸器
		9	注水螺塞
		10	進水節
		11	上導軸承座
		12	轉子
		13	定子
		14	下導軸承座
		15	止推軸承座
		16	底蓋
		17	放水螺塞

性能參數

安裝與使用
1. 潛水泵必須正确選用,選泵的主要依據是合理選用流量、揚程和功率。不同的規格有不同的使用範圍。使用揚程太高出水少或出不了水,實際使用揚程太低則會使電機超載,嚴重時燒壞電機。
2. 檢查供電設備及供電線路能否保證電泵正常運行。
3. 電源電壓和頻率是否符合使用條件。
4. 熟悉安裝使用說明書。
5.檢查電氣線路,控制和保護裝置是否合理安全可靠。
6.連接法蘭時要加膠墊,對正後緊固螺釘要對角錢方向同時上緊,防止歪斜漏水。
7.電泵應單獨使用适當的保護開關,其額定電流的旋鈎位置不應随意改變,以免失去保護作用。
8.長期停止使用的電泵,使用前先空轉運行,如果轉不動,應先拆下泵體,轉動葉輪,待轉動靈活後,再裝上導流泵體方可使用。

運行、維修和保養
1、長期停止使用電泵,應放出泵内積水,拆去管子接頭,收好零部件,徹底清洗幹淨,妥善放置。
2、每運轉1000小時須拆檢一次,更換一次耐水潤滑脂及易損零件。
3、使用時應注意清理進出水孔,以防堵塞。
4、在使用電泵時,若水量突然減少或是出現激烈抖動現象,應立即停機查明原因後,方可繼續工作。
5、冬季使用時應采取必要的離凍措施。
6、在維護保養時應注意正确拆卸葉輪,以免損壞。拆卸時應先將葉輪螺母松動,用内孔大于泵軸的套筒置于葉輪螺母上面,在垂直敲打套筒,擰下螺母即可取葉輪。
7電泵檢修時、拆卸順序如下：
QSP潛水電泵：電纜護罩、吸水罩、導葉體、葉輪、進水節、上軸承座、轉子、下軸承座。
QSP-M潛水電泵：從電機底部集資卸下雙頭螺栓(拉杆螺栓)上的螺母、底座、軸頭鎖緊螺母、推力盤、鍵、下導軸承座雙頭螺栓、然後取出轉子(注意不得碰壞線包)然後卸下連接段和上導軸承座。

安全事項
1、禁止濕手赤腳推閘刀、按電鈕、接電纜,更不能將接頭置于有水的地方,以防觸電。
2、電泵排水時嚴禁任何人在附近遊泳、洗澡或牧畜下水等。
3、電泵發生任何故障必須先切斷電源,然後檢查以免意外事故發生。
4、定期用500伏搖表檢查,機組對地絕緣電阻小于0.5兆歐,應停機修理。
5、電泵使用時,應選擇适宜絕緣護導線,連接在機體接地螺釘上,另一端可靠接地,确保安全。
