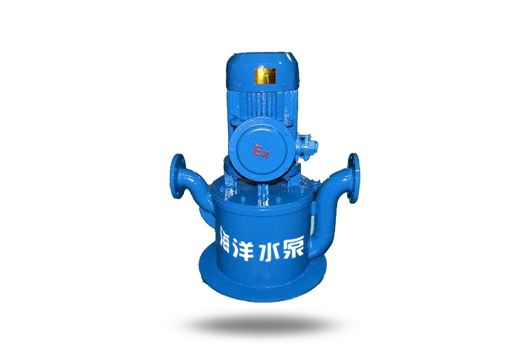

WFB立式無密封自控自吸泵

産品中心/ PRODUCTS
相關新聞/ RELATED NEWS
詳細介紹

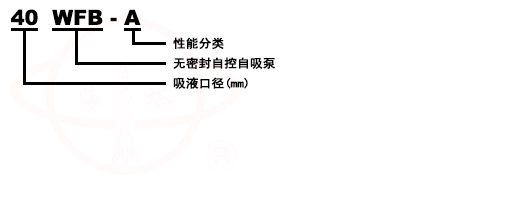

型号意義
WFB型立式無密封自控自吸泵型号意義





産品概況
WFB型立式無密封自控自吸泵主要由泵體、工作葉輪（主葉輪）、副葉輪、泵軸、電機支架、電控閥、停車止回閥等裝置組成。工作原理爲氣液混合式，在泵運轉前，泵體内存在一定量的液體，泵啓動後，由于工作葉輪的旋轉作用。使進液管内的空氣與泵體内的液體充分混合，并被排到氣液分離室，氣液分離室内的空氣從上部逸出，液體從下部返回葉輪進口，重新和進液管的剩餘空氣混合，不斷循環，直到把進液管内的空氣全部排盡，完成自吸.





工作原理
工作原理：自吸泵的主要水力元件葉輪和泵殼與一般離心泵相似，泵腔内增加了儲液室和氣水分離室。WFB型無密封自吸泵，無密封應該爲副葉輪動力密封，又稱爲流體動力密封。它可以克服填料密封及機械密封的某些不足，可以确保無洩漏。



副葉輪動力密封原理
副葉輪在工作葉輪上部，運行時和工作葉輪一起旋轉，其作用是減低泵腔的壓力，達到平衡軸向力和防止液體進入密封裝置。副葉輪其實是依靠壓力頂住工作葉輪出口處的高壓液體向外洩漏，停機時副葉輪不起作用，所以應配備停機密封，防止泵腔水外流。





注意要點
因WFB型立式自吸泵的泵腔内水力損失比一般離心泵要大，所以配用功率相對較大，WFB無密封自控自吸泵的電控閥作爲自吸泵的組成部分之一裝在吸液口的進氣管上，啓泵時電控閥密閉泵體吸液管上的進氣口，使自吸泵泵腔内形成真空，完成自吸全過程。
停泵時電控閥開啓，空氣從密閉口進入水泵液管内迅速隔離吸液管内共流的介質，确保泵腔的介質不随吸液管腔内的介質回落到吸液池中，以達到消除虹吸的目的，确保自吸泵二次自吸時正常自吸及運行，自吸泵停機後出口止回閥靠回水重力關閉，使泵腔内液體不會流出。





性能參數表

型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
40WFB-A
2900
4
6.5
8.5
10.5
25
23
20
6
40/32
40WFB-A1
2900
4
10
13.5
16
20
18
15
6
40/32
40WFB-A2
2900
2.2
5
8
10
15
13
11
6
40/32
40WFB-A3
2900
2.2
8
11
14
10
8
6
6
40/32
40WFB-AD
1450
3
4.6
6.5
7.5
16
15
13.5
6
40/32
40WFB-A4-2
2900
7.5
10
12
15
50
48
42
6
40/32
40WFB-B
2900
3
5
6
8
23
18
16
6
40/32
50WFB-A
2900
5.5
7.5
12.5
15
28
26
24
6
50/40
50WFB-A1
2900
3
8
10.5
14
21
10
17
6
50/40
50WFB-AD
1450
1.5
4.6
6.5
7.5
11.5
10
9
6
50/40
51WFB-AD1
1450
1.5
8
10
12
7
6
5
6
50/40
50WFB-B
2900
7.5
10
11
15
40
38
35
6
50/40
50WFB-B1
2900
5.5
7
12
15
33
31
29
6
50/40
50WFB-B2
2900
7.5
16
23
30
30
28
24
6
50/40
50WFB-B3
2900
2.2
6
8
12
17
15
13
6
50/40
50WFB-C-2
2900
11
8.5
12
15
58
56
54
6
50/40
50WFB-C1
2900
7.5
8.5
12
14
45
40
36
6
50/40
50WFB-E-2
2900
18.5
7.5
12
15
82
80
75
6
50/40
50WFB-E1-2
2900
15
7.5
11
14
63
60
55
6
50/40
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
65WFB-A
2900
7.5
16.5
22
28
28
25
23
6
65/50
65WFB-A1
2900
5.5
17.5
23
28
22
20
18
6
65/50
65WFB-AD
1450
3
7.5
12
16
14
12.5
10
6
65/50
65WFB-B
2900
11
16.5
26
30
40
38
35
6
65/50
65WFB-BD
1450
4
10
12.5
16
16
14
12
6
65/50
65WFB-C
2900
15
18
25
30
58
55
52
6
65/50
65WFB-C1
2900
11
18
22
25
50
45
40
6
65/50
65WFB-CD
1450
11
18
25
28
25
6
65/50
65WFB-E-2
2900
22
18
25
30
85
80
78
6
65/50
65WFB-E1
2900
15
20
22
26
63
58
55
6
65/50
65WFB-F-2
2900
37
16
25
30
128
125
122
6
65/50
65WFB-F1-2
2900
30
18
22
24
110
96
85
6
65/50
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
80WFB-A
2900
11
35
50
65
30
27
23
6
80/65
80WFB-A1
2900
7.5
31.5
42
55
24
20
17
6
80/65
80WFB-A2
2900
5.5
35
45
55
12
10.5
8.5
6
80/65
80WFB-AD
1450
4
25
30
38
11
10
9
6
80/65
80WFB-B
2900
15
50
60
65
38
35
25
6
80/65
80WFB-BD
1450
4
25
30
35
14
13
11
6
80/65
80WFB-C-2
2900
22
30
50
60
59
55
52
6
80/65
80WFB-C1
2900
15
40
45
50
46
38
33
6
80/65
80WFB-C2
2900
7.5
15
25
30
19
18
17
6
80/65
80WFB-CD
1450
5.5
18
25
30
20
18
16
6
80/65
80WFB-E-2
2900
37
30
50
60
84
80
76
6
80/65
80WFB-E1-2
2900
18.5
30
40
60
50
6
80/65
80WFB-E2
2900
11
20
25
30
27
26
24
6
80/65
80WFB-E3
2900
5.5
16
20
22
24
22
18
6
80/65
80WFB-F-2
2900
55
30
50
60
128
120
110
6
80/65
80WFB-F1-2
2900
45
26
30
40
103
95
80
6
80/65
80WFB-F2
2900
11
15
25
30
38
36
35
6
80/65
80WFB-F3
2900
11
21
23
26
34
30
26
6
80/65
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
100WFB-A
2900
18.5
100
110
120
26
22
20
6
100/80
100WFB-A
1450
18.5
100
110
120
26
22
20
6
100/80
100WFB-AD
1450
7.5
40
50
60
11
10
9
6
100/80
100WFB-B
2900
22
80
100
120
36
32
28
6
100/80
100WFB-BD
1450
11
40
50
68
14
13
11
6
100/80
100WFB-C
2900
30
80
100
120
48
45
42
6
100/80
100WFB-C1
2900
22
60
75
85
45
40
35
6
100/80
100WFB-C2
2900
11
40
50
60
20
19
18
6
100/80
100WFB-C3
2900
7.5
40
45
50
16
15
14
6
100/80
100WFB-C4
2900
30
70
100
39
37
6
100/80
100WFB-E-2
2900
55
60
80
100
87
80
75
6
100/80
100WFB-E1
2900
45
80
100
120
60
57
55
6
100/80
100WFB-E2
2900
11
40
50
55
26
25
24
6
100/80
100WFB-E3
2900
11
58
65
70
22
18
16
6
100/80
100WFB-F-2
2900
90
60
80
100
133
125
120
6
100/80
100WFB-F1-2
2900
75
80
90
100
108
90
80
6
100/80
100WFB-F3
2900
11
40
45
48
33
30
26
6
100/80
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
125WFB-A
2900
55
100
150
180
55
50
45
6
125/100
125WFB-A1
2900
45
170
185
200
40
30
26
6
125/100
125WFB-A2
1450
15
70
80
100
20
19
17
6
125/100
125WFB-AD
1450
15
100
110
120
16
15
13
6
125/100
125WFB-B-2
2900
110
120
180
220
86
80
72
6
125/100
125WFB-B1-2
2900
75
150
170
185
65
50
45
6
125/100
125WFB-B2
2900
18.5
80
100
120
26
25
24
6
125/100
125WFB-B3
2900
15
85
90
100
22
20
17
6
125/100
125WFB-C-3
2900
132
160
180
130
120
6
125/100
125WFB-C1-2
2900
110
180
190
210
105
93
80
6
125/100
125WFB-C2
2900
30
80
100
120
40
38
36
6
125/100
125WFB-C3
2900
18.5
80
85
92
29
26
23
6
125/100
125WFB-E
2900
37
70
90
110
52
50
48
6
125/100
125WFB-E1
2900
30
80
95
110
45
40
37
6
125/100
125WFB-E2
2900
22
70
85
100
38
36
30
6
125/100
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
150WFB-A
1450
30
80
120
200
28
26
19
6
150/125
150WFB-AD
1450
22
120
160
200
25
20
15
6
150/125
150WFB-AD1
1450
30
160
185
200
23
21
18
6
150/125
150WFB-AD2
1450
45
215
240
275
22
20
16
6
150/125
150WFB-B-2
2900
110
180
200
220
85
80
65
6
150/125
150WFB-B1
2900
37
160
180
195
34
29
26
6
150/125
150WFB-B2
2900
22
80
100
120
32
28
23
6
150/125
150WFB-BC
2900
45
156
180
225
40
36
30
6
150/125
150WFB-BD
1450
45
200
255
280
28
22
19
6
150/125
150WFB-BD1-2
2900
75
120
200
55
50
6
150/125
150WFB-BD2
1450
30
135
150
165
32
30
24
6
150/125
150WFB-BG-2
2900
132
160
180
200
130
125
110
6
150/125
150WFB-C-2
2900
55
180
190
210
45
38
32
6
150/125
150WFB-C1
2900
45
140
165
180
40
36
30
6
150/125
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
200WFB-AD
1450
55
250
330
350
27
25
23
5
200/150
200WFB-AD1
1450
45
260
200
350
24
22
19
5
200/150
200WFB-AD2
1450
45
280
220
380
22
19
15
5
200/150
200WFB-BD1
1450
45
200
250
300
30
28
22
5
200/150
200WFB-BD2
1450
55
310
380
450
25
18
13
5
200/150
200WFB-BD3
1450
75
240
300
350
42
37
33
5
200/150
200WFB-CD-2
1450
110
350
380
420
55
50
45
5
200/150
200WFB-CD1-2
1450
110
300
360
400
42
45
48
5
200/150
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
250WFB-AD
1450
55
290
330
360
26
25
23
5
250/200
250WFB-AD1
1450
45
400
430
470
13
8
6
5
250/200
250WFB-AD2
1450
75
340
360
400
33
31
29
5
250/200
250WFB-AD3
1450
90
500
600
28
22
5
250/200
250WFB-BD-2
1450
90
350
380
400
42
37
34
5
250/200
250WFB-BD1-2
1450
110
300
350
380
50
47
45
5
250/200
250WFB-BD2-2
1450
90
200
260
290
55
52
50
5
250/200
250WFB-BD3
1450
110
400
628
700
32
27
21
5
250/200
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
300WFB-AD
1450
90
500
550
600
26
25
23
5
300/250
300WFB-AD1-2
1450
90
370
400
430
35
33
30
5
300/250
300WFB-AD2
1450
110
600
650
1000
30
25
18
5
300/250
300WFB-AD3-2
1450
110
350
400
450
47
45
42
5
300/250
300WFB-BD-2
1450
110
300
320
345
57
55
52
5
300/250
300WFB-BD1-2
1450
220
670
780
850
55
47
40
5
300/250
300WFB-BD2-2
1450
185
590
740
900
50
40
30
5
300/250
300WFB-BD3-2
1450
185
750
850
970
45
40
35
5
300/250
300WFB-CD
1450
200
700
860
1000
45
42
38
5
300/250
300WFB-CD1
1450
220
700
780
890
58
52
45
5
300/250
型号
轉速
功率
流量
揚程
吸深
口徑
r/min
kW
m3/h
m
m
mm
350WFB-AD
1450
90
550
600
790
27
25
23
5
350/300
350WFB-AD1
1450
145
580
690
35
33
5
350/300
350WFB-AD2
1450
132
450
500
550
43
40
37
5
350/300
350WFB-AD3
1450
145
500
540
590
50
47
45
5
350/300
350WFB-BD
1450
132
310
356
400
58
55
52
5
350/300
350WFB-BD1
1450
250
850
950
1200
55
48
40
5
350/300
350WFB-BD2
1450
280
886
980
1186
58
52
45
5
350/300
350WFB-BD3
1450
200
860
1050
1180
42
35
32
5
350/300
350WFB-CD
1450
220
1200
1320
1400
35
32
30
5
350/300
350WFB-CD1
1450
250
1000
1156
1280
42
40
35
5
350/300
350WFB-CD2
1450
280
1050
1128
1300
50
45
40
5
350/300
350WFB-CD3
1450
315
1000
1200
1360
58
50
46
5
350/300
350WFB-ED
1450
160
900
1100
1200
30
25
22
5
350/300
400WFB-AD
960
160
1450
1520
1850
20
18
15
5
400/350
400WFB-AD1
960
90
1300
1680
1800
12
10
8
5
400/350
自吸泵其它系列産品
推薦産品

微信公衆号

Copyrights © 2019-2020 永嘉縣川泉水泵廠 版權所有 管理登錄 技術支持：化工儀器網
在線客服
QQ交談
QQ交談
點擊這裡給我發消息
