XBD-DL立式多級消防泵

産品中心/ PRODUCTS
詳細介紹

型号意義

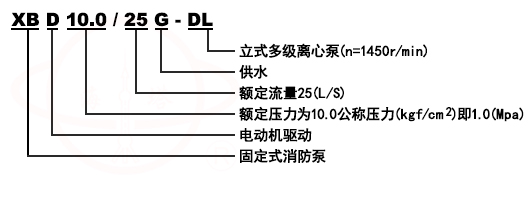

XBD-DL立式多級消防泵型号意義





産品簡介
XBD-DL立式多級消防泵是我廠根據市場對消防泵的實際需要及其特殊的使用要求,嚴格按照國家頒布的GB6245-2006《消防泵性能要求和試驗方法》标準而研制開發是新型消防産品。經國家消防裝備質量監督檢測中心檢測,各項性能指标均達到或超過标準的要求。
産品通過國家強制性認證CCCF，一對一AB簽。







産品特點
XBD-DL立式多級消防泵采用的水力模型,具有效率高,性能曲線平緩,運行範圍廣,符合消防局的有關規定,滿足不同用戶的使用需要;該泵采用立式分段式結構,且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點.







結構說明
1、泵結構緊湊,體積小,外形美觀,占地面積小,節省建築費用;
2、泵的吸入口和出水口在同一中心線上,簡化管路的連接;
3、根據實際情況,泵的進出口可裝配成90°、180°、270°不同的方向;
4、根據實際情況,泵的出口可裝配成1~5個出口,以滿足同一台泵上獲得不同的揚程;







産品用途
主要用于高層建築消防恒壓供水等。







使用條件
1、使用的介質應類似水,運動粘度<150mm2/s,且無堅硬顆粒,無腐蝕性質;
2、泵使用的環境海拔高度<1000米,超過時應在訂貨進提出,以便本廠爲您提供更爲可靠的産品;
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。







結構示意圖

DL立式多級低轉速清水泵結構示意圖
序号
名稱
序号
名稱
1
電機
12
出水段
2
聯軸器
13
平衡套
3
彈性塊
14
平衡鼓
4
軸承壓蓋
15
末級導葉
5
軸承并帽
16
中段
6
軸承盒
17
導葉
7
軸承
18
葉輪
8
擋水套
19
進水段
9
石棉壓蓋
20
下軸套
10
石棉
21
下軸承
11
填料函體
22
軸
  注：1、該泵型可按客戶需要定做成熱水型;
        2、也可將軸封石棉填料換成機械密封;
        3、以上需在訂貨時說明,價格另議。



性能參數

序号
産品型号
口徑
額定流量
額定壓力
額定功率
額定轉速
mm
L/s
Mpa
kW
r/min
1
XBD3.8/5G-DL
65/50
5
0.38
5.5
1450
2
XBD5.7/5G-DL
65/50
5
0.57
7.5
1450
3
XBD7.6/5G-DL
65/50
5
0.76
11
1450
4
XBD9.5/5G-DL
65/50
5
0.95
15
1450
5
XBD11.4/5G-DL
65/50
5
1.14
15
1450
6
XBD13.3/5G-DL
65/50
5
1.33
18.5
1450
7
XBD15.2/5G-DL
65/50
5
1.52
22
1450
8
XBD17.1/5G-DL
65/50
5
1.71
22
1450
9
XBD19.0/5G-DL
65/50
5
1.9
30
1450
10
XBD4.6/10G-DL
80/65
10
0.46
11
1450
11
XBD6.9/10G-DL
80/65
10
0.69
15
1450
12
XBD9.2/10G-DL
80/65
10
0.92
22
1450
13
XBD11.5/10G-DL
80/65
10
1.15
30
1450
14
XBD13.8/10G-DL
80/65
10
1.38
30
1450
15
XBD16.1/10G-DL
80/65
10
1.61
37
1450
16
XBD18.4/10G-DL
80/65
10
1.84
45
1450
17
XBD20.7/10G-DL
80/65
10
2.07
45
1450
18
XBD23.0/10G-DL
80/65
10
2.3
55
1450
19
XBD4.4/15G-DL
100/80
15
0.44
15
1450
20
XBD6.6/15G-DL
100/80
15
0.66
18.5
1450
21
XBD8.8/15-100DL
100/80
15
0.88
30
1450
22
XBD11.0/15G-DL
100/80
15
1.1
37
1450
23
XBD13.2/15G-DL
100/80
15
1.32
37
1450
24
XBD15.4/15G-DL
100/80
15
1.54
45
1450
25
XBD17.6/15G-DL
100/80
15
1.76
55
1450
26
XBD19.8/15G-DL
100/80
15
1.98
55
1450
27
XBD22.0/15G-DL
100/80
15
2.2
75
1450
28
XBD24.0/15G-DL
100/80
15
2.4
75
1450
29
XBD4.0/20G-DL
100/80
20
0.4
15
1450
30
XBD6.0/20G-DL
100/80
20
0.6
18.5
1450
31
XBD8.0/20G-DL
100/80
20
0.8
30
1450
32
XBD10.0/20G-DL
100/80
20
1
37
1450
33
XBD12.0/20G-DL
100/80
20
1.2
37
1450
34
XBD14.0/20G-DL
100/80
20
1.4
45
1450
35
XBD16.0/20G-DL
100/80
20
1.6
55
1450
36
XBD18.0/20G-DL
100/80
20
1.8
55
1450
37
XBD20.0/20G-DL
100/80
20
2
75
1450
38
XBD22.0/20G-DL
100/80
20
2.2
75
1450
序号
産品型号
口徑
額定流量
額定壓力
額定功率
額定轉速
mm
L/s
Mpa
kW
r/min
39
XBD4.0/25G-DL
100/80
25
0.4
18.5
1450
40
XBD6.0/25G-DL
100/80
25
0.6
30
1450
41
XBD8.0/25G-DL
100/80
25
0.8
37
1450
42
XBD10.0/25G-DL
100/80
25
1
45
1450
43
XBD12.0/25G-DL
100/80
25
1.2
55
1450
44
XBD14.0/25G-DL
100/80
25
1.4
75
1450
45
XBD16.0/25G-DL
100/80
25
1.6
75
1450
46
XBD18.0/25G-DL
100/80
25
1.8
90
1450
47
XBD20.0/25G-DL
100/80
25
2
90
1450
48
XBD22.0/25G-DL
100/80
25
2.2
110
1450
49
XBD4.0/30G-DL
100/80
30
0.4
18.5
1450
50
XBD6.0/30G-DL
100/80
30
0.6
30
1450
51
XBD8.0/30G-DL
100/80
30
0.8
37
1450
52
XBD10.0/30G-DL
100/80
30
1
45
1450
53
XBD12.0/30G-DL
100/80
30
1.2
55
1450
54
XBD14.0/30G-DL
100/80
30
1.4
75
1450
55
XBD15.9/30G-DL
100/80
30
1.59
75
1450
56
XBD18.0/30G-DL
100/80
30
1.8
90
1450
57
XBD20.0/30G-DL
100/80
30
2
90
1450
58
XBD22.0/30G-DL
100/80
30
2.2
110
1450
59
XBD4.2/35G-DL
150/125
35
0.42
30
1450
60
XBD6.3/35G-DL
150/125
35
0.63
37
1450
61
XBD8.4/35G-DL
150/125
35
0.84
45
1450
62
XBD10.5/35G-DL
150/125
35
1.05
55
1450
63
XBD12.6/35G-DL
150/125
35
1.26
75
1450
64
XBD14.7/35G-DL
150/125
35
1.47
90
1450
65
XBD15.9/35G-DL
150/125
35
1.59
90
1450
66
XBD16.8/35G-DL
150/125
35
1.68
90
1450
67
XBD18.9/35G-DL
150/125
35
1.89
110
1450
68
XBD21.0/35G-DL
150/125
35
2.1
132
1450
69
XBD4.0/40G-DL
150/125
40
0.4
30
1450
70
XBD6.0/40G-DL
150/125
40
0.6
37
1450
71
XBD8.0/40G-DL
150/125
40
0.8
45
1450
72
XBD10.0/40G-DL
150/125
40
1
55
1450
73
XBD12.0/40G-DL
150/125
40
1.2
75
1450
74
XBD14.0/40G-DL
150/125
40
1.4
75
1450
75
XBD15.5/40G-DL
150/125
40
1.55
90
1450
76
XBD15.9/40G-DL
150/125
40
1.59
110
1450
77
XBD18.0/40G-DL
150/125
40
1.8
110
1450
78
XBD20.0/40G-DL
150/125
40
2
132
1450
79
XBD21.2/40G-DL
150/125
40
2.12
132
1450
序号
産品型号
口徑
額定流量
額定壓力
額定功率
額定轉速
mm
L/s
Mpa
kW
r/min
80
XBD5.4/45G-DL
150/125
45
0.54
45
1450
81
XBD8.1/45G-DL
150/125
45
0.81
55
1450
82
XBD10.8/45G-DL
150/125
45
1.08
75
1450
83
XBD13.5/45G-DL
150/125
45
1.35
90
1450
84
XBD15.0/45G-DL
150/125
45
1.5
110
1450
85
XBD16.2/45G-DL
150/125
45
1.62
110
1450
86
XBD18.9/45G-DL
150/125
45
1.89
132
1450
87
XBD21.6/45G-DL
150/125
45
2.16
132
1450
88
XBD5.3/50G-DL
150/125
50
0.53
45
1450
89
XBD7.5/50G-DL
150/125
50
0.75
55
1450
90
XBD10.0/50G-DL
150/125
50
1
75
1450
91
XBD12.5/50G-DL
150/125
50
1.25
90
1450
92
XBD15.0/50G-DL
150/125
50
1.5
132
1450
93
XBD17.5/50G-DL
150/125
50
1.75
132
1450
94
XBD20.0/50G-DL
150/125
50
2
132
1450
95
XBD4.5/55G-DL
150/125
55
0.45
45
1450
96
XBD6.6/55G-DL
150/125
55
0.66
55
1450
97
XBD8.8/55G-DL
150/125
55
0.88
75
1450
98
XBD11.0/55G-DL
150/125
55
1.1
90
1450
99
XBD13.2/55G-DL
150/125
55
1.32
110
1450
100
XBD15.0/55G-DL
150/125
55
1.5
132
1450
101
XBD17.5/55G-DL
150/125
55
1.75
132
1450
102
XBD4.5/60G-DL
150/125
60
0.45
55
1450
103
XBD6.3/60G-DL
150/125
60
0.63
75
1450
104
XBD9.3/60G-DL
150/125
60
0.93
110
1450
105
XBD10.0/60G-DL
150/125
60
1
90
1450
106
XBD12.8/60G-DL
150/125
60
1.28
132
1450
107
XBD6.2/65G-DL
200/150
65
0.62
75
1450
108
XBD9.2/65G-DL
200/150
65
0.92
110
1450
109
XBD10.0/65G-DL
200/150
65
1
110
1450
110
XBD6.1/70G-DL
200/150
70
0.61
75
1450
111
XBD9.1/70G-DL
200/150
70
0.91
110
1450
112
XBD9.9/70G-DL
200/150
70
0.99
132
1450
113
XBD12.5/70G-DL
200/150
70
1.25
132
1450
114
XBD6.0/75G-DL
200/150
75
0.6
75
1450
115
XBD9.0/75G-DL
200/150
75
0.9
110
1450
116
XBD9.7/75G-DL
200/150
75
0.97
132
1450
117
XBD12.0/75G-DL
200/150
75
1.2
132
1450
118
XBD6.0/80G-DL
200/150
80
0.6
75
1450
119
XBD9.0/80G-DL
200/150
80
0.9
110
1450
120
XBD9.3/80G-DL
200/150
80
0.93
132
1450
序号
産品型号
口徑
額定流量
額定壓力
額定功率
額定轉速
mm
L/s
Mpa
kW
r/min







安裝說明

 剛性連接
DL立式多級低轉速清水泵安裝方法
1
球閥
2
撓性接頭
3
壓力表
4
真空壓力表
5
閘閥
6
彎管
7
取壓直管
8
水泥台座
 柔性連接
DL立式多級低轉速清水泵安裝方法
1
球閥
2
撓性接頭
3
取壓直管
4
閘閥
5
彎管
6
泵
7
聯接闆
8
JGD型隔振器
9
水泥台座
