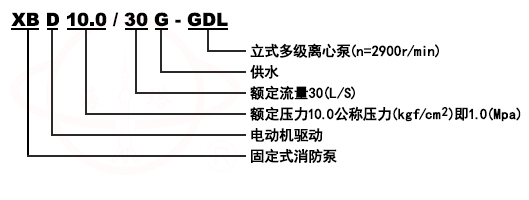

型号意義
産品簡介
XBD-GDL立式多級消防泵是本單位在原有立式多級泵基礎上根據消防泵的新标準要求進行開發出的新一代XBD管道型中低壓消防泵組産品。該系列泵在性能、結構、材料和配套上均滿足消防泵的要求。由于采用的水力模型使該系列泵具有滿足用戶要求;采用立式泵結構,具有效率高、性能範圍廣的特點,可列好地節省占地面積的優點;采用優質軸承和優質電機,使泵運行更爲安全可靠、噪聲低、振動小;采用水力平衡軸向力,減少平衡鼓,可使運行更爲平穩;其軸封有機械密封和填料密封兩種形式;該泵還具有進出口水法蘭管線布置、轉速高、重量經等特點。
産品通過國家強自願認證CCCF，一對一AB簽。
适用範圍
适用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防給水。
工作條件
1、可輸送清水或物理化學性質類似于清水的無腐蝕性介質,其固體不溶物不超過0.1%。
2、介質溫度：-15℃~120℃。
3、大工作壓力：XBD型泵：≤2.5MPa,即系統壓力+揚程≤2.5MPa,XBD(I)型泵：≤2.0MPa。
4、環境溫度不大于40℃,相對濕度小于95%。
結構示意圖
 |
序号 |
名稱 |
序号 |
名稱 |
1 |
泵體 |
11 |
聯軸器 |
|
2 |
接緊螺栓 |
12 |
聯接座 |
|
3 |
外筒 |
13 |
氣嘴 |
|
4 |
葉輪 |
14 |
機械密封 |
|
5 |
葉輪檔套 |
15 |
軸 |
|
6 |
軸套 |
16 |
中段 |
|
7 |
密封墊 |
17 |
軸套螺母 |
|
8 |
螺母 |
18 |
軸瓦 |
|
9 |
肖 |
19 |
回水管部件 |
|
10 |
電機 |
性能參數
序号 |
産品型号 |
口徑 |
額定流量 |
額定揚程 |
額定功率 |
額定轉速 |
mm |
L/s |
Mpa |
kW |
r/min |
||
1 |
XBD3.6/5G-GDL |
50 |
5 |
0.36 |
4 |
2900 |
2 |
XBD4.8/5G-GDL |
50 |
5 |
0.48 |
5.5 |
2900 |
3 |
XBD6.0/5G-GDL |
50 |
5 |
0.6 |
7.5 |
2900 |
4 |
XBD7.2/5G-GDL |
50 |
5 |
0.72 |
7.5 |
2900 |
5 |
XBD8.4/5G-GDL |
50 |
5 |
0.84 |
11 |
2900 |
6 |
XBD9.6/5G-GDL |
50 |
5 |
0.96 |
11 |
2900 |
7 |
XBD10.8/5G-GDL |
50 |
5 |
1.08 |
15 |
2900 |
8 |
XBD12.0/5G-GDL |
50 |
5 |
1.2 |
15 |
2900 |
9 |
XBD13.0/5G-GDL |
50 |
5 |
1.3 |
15 |
2900 |
10 |
XBD15.4/5G-GDL |
50 |
5 |
1.54 |
18.5 |
2900 |
11 |
XBD4.9/10G-GDL |
80 |
10 |
0.49 |
11 |
2900 |
12 |
XBD6.5/10G-GDL |
80 |
10 |
0.65 |
15 |
2900 |
13 |
XBD8.1/10G-GDL |
80 |
10 |
0.81 |
15 |
2900 |
14 |
XBD9.7/10G-GDL |
80 |
10 |
0.97 |
18.5 |
2900 |
15 |
XBD11.3/10G-GDL |
80 |
10 |
1.13 |
22 |
2900 |
16 |
XBD12.0/10G-GDL |
80 |
10 |
1.2 |
22 |
2900 |
17 |
XBD12.9/10G-GDL |
80 |
10 |
1.29 |
30 |
2900 |
18 |
XBD14.5/10G-GDL |
80 |
10 |
1.45 |
30 |
2900 |
19 |
XBD15.4/10G-GDL |
80 |
10 |
1.54 |
30 |
2900 |
20 |
XBD3.6/15G-GDL |
80 |
15 |
0.36 |
15 |
2900 |
21 |
XBD4.8/15G-GDL |
80 |
15 |
0.48 |
15 |
2900 |
22 |
XBD6.0/15G-GDL |
80 |
15 |
0.6 |
18.5 |
2900 |
23 |
XBD7.0/15G-GDL |
80 |
15 |
0.7 |
22 |
2900 |
24 |
XBD7.3/15G-GDL |
80 |
15 |
0.73 |
30 |
2900 |
25 |
XBD8.4/15G-GDL |
80 |
15 |
0.84 |
30 |
2900 |
26 |
XBD9.6/15G-GDL |
80 |
15 |
0.96 |
30 |
2900 |
27 |
XBD10.8/15G-GDL |
80 |
15 |
1.08 |
37 |
2900 |
28 |
XBD12.0/15G-GDL |
80 |
15 |
1.2 |
37 |
2900 |
29 |
XBD14.0/15G-GDL |
80 |
15 |
1.4 |
37 |
2900 |
30 |
XBD15.4/15G-GDL |
80 |
15 |
1.54 |
45 |
2900 |
序号 |
産品型号 |
口徑 |
額定流量 |
額定壓力 |
額定功率 |
額定轉速 |
mm |
L/s |
Mpa |
kW |
r/min |
||
31 |
XBD5.3/20G-GDL |
100 |
20 |
0.53 |
18.5 |
2900 |
32 |
XBD6.1/20G-GDL |
100 |
20 |
0.61 |
22 |
2900 |
33 |
XBD6.3/20G-GDL |
100 |
20 |
0.63 |
30 |
2900 |
34 |
XBD7.4/20G-GDL |
100 |
20 |
0.74 |
30 |
2900 |
35 |
XBD8.4/20G-GDL |
100 |
20 |
0.84 |
30 |
2900 |
36 |
XBD9.5/20G-GDL |
100 |
20 |
0.95 |
37 |
2900 |
37 |
XBD10.5/20G-GDL |
100 |
20 |
1.05 |
37 |
2900 |
38 |
XBD12.0/20G-GDL |
100 |
20 |
1.2 |
37 |
2900 |
39 |
XBD14.0/20G-GDL |
100 |
20 |
1.4 |
45 |
2900 |
40 |
XBD15.4/20G-GDL |
100 |
20 |
1.54 |
55 |
2900 |
41 |
XBD8.0/25G-GDL |
100 |
25 |
0.8 |
37 |
2900 |
42 |
XBD9.0/25G-GDL |
100 |
25 |
0.9 |
45 |
2900 |
43 |
XBD10.0/25G-GDL |
100 |
25 |
1 |
45 |
2900 |
44 |
XBD12.0/25G-GDL |
100 |
25 |
1.2 |
55 |
2900 |
45 |
XBD14.8/25G-GDL |
100 |
25 |
1.48 |
75 |
2900 |
46 |
XBD15.4/25G-GDL |
100 |
25 |
1.54 |
75 |
2900 |
47 |
XBD8.0/30G-GDL |
100 |
30 |
0.8 |
37 |
2900 |
48 |
XBD9.2/30G-GDL |
100 |
30 |
0.92 |
45 |
2900 |
49 |
XBD10.0/30G-GDL |
100 |
30 |
1 |
45 |
2900 |
50 |
XBD12.0/30G-GDL |
100 |
30 |
1.2 |
55 |
2900 |
51 |
XBD14.0/30G-GDL |
100 |
30 |
1.4 |
75 |
2900 |
52 |
XBD15.4/30G-GDL |
100 |
30 |
1.54 |
75 |
2900 |
53 |
XBD8.0/35G-GDL |
125 |
35 |
0.8 |
45 |
2900 |
54 |
XBD9.0/35G-GDL |
125 |
35 |
0.9 |
55 |
2900 |
55 |
XBD10.0/35G-GDL |
125 |
35 |
1 |
75 |
2900 |
56 |
XBD12.0/35G-GDL |
125 |
35 |
1.2 |
75 |
2900 |
57 |
XBD14.0/35G-GDL |
125 |
35 |
1.4 |
90 |
2900 |
58 |
XBD15.0/35G-GDL |
125 |
35 |
1.5 |
90 |
2900 |
59 |
XBD15.4/35G-GDL |
125 |
35 |
1.54 |
110 |
2900 |
60 |
XBD7.6/40G-GDL |
150 |
40 |
0.76 |
90 |
2900 |
安裝說明
1、安裝時管路重量不不應承受在泵上，否則易損壞泵；
2、泵與電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝水泵前應仔細檢查流道内有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；
4、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
5、爲了維修方便和使用安全，在泵的進出口管路上安裝一隻調節閥及在泵進出口附近安裝一隻壓力表，對于高揚程，爲了防止水錘，還 應在出口閘閥前安裝一隻止回閥以應付突然斷電等失去動力事故，從而确保水泵在良好工況下運行，增長水泵的使用壽命；
6、水泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、爲不使雜質進入泵内而堵塞流道影響性能，應在泵進口前面安裝過濾器；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
起動與停車
起動前準備
1、用手拔轉聯軸器，葉輪應無卡磨現象，轉動靈活；
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然後關閉排氣嘴；
3、如輸送熱液體時，起動前應預熱，升溫速度爲50℃/h，泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻；
4、應先用手盤動泵幾圈以使潤滑水進入機械密封端面；
5、點動電機，确轉向是否正确。
起動與運行
1、全開進口閥門，關閉吐出管路門；
2、接通電源，當GDL型增壓多級泵達到正常轉速後，逐漸打開吐出管路上的閥門，并調節到所需工況；
3、注意觀察儀表讀數,檢查軸封洩漏情況,正常時機機械密封洩漏3漏/分,檢查電機、軸承處溫度≤70℃,如果發現異常情況,應及時處理。
停車
1、逐漸關閉吐出管路閥門；
2、關閉進口閥門；
3、如環境溫度低于0℃。應將泵内液體放盡，以免凍裂水泵；
4、如長期停用，應將泵拆卸清洗，包裝保管。
維護與保養
運行中的維護和保養
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止水泵在汽蝕狀态下長期運行；
3、禁止水泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查水泵運行中的電機電流值，盡量使泵在設計工況範圍内運行；
5、水泵在運行中應有專人看管，以免發生意外；
6、水泵每運行500小時應對軸承進行加油；
7、水泵進行長期運行後,由于機械磨損,使機組噪聲及振動增大,應停車檢查,必要進可更換易損零件及軸承，機組大修期一般爲一年。
機械密封的維護與保養
1、機械密封潤滑液應清潔無固體顆粒；
2、嚴禁機械封在幹磨情況下工作；
3、起動前應盤動泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。
故障原因及排除方法
故障現象 |
可能産生的原因 |
排除方法 |
||||||||||||
|
1、水泵不出水 |
|
|
||||||||||||
|
2、水泵流量不足 |
|
|
||||||||||||
|
3、功率過大 |
|
|
||||||||||||
|
4、雜音振動 |
|
|
||||||||||||
|
5、電機發熱 |
|
|
||||||||||||
|
6、水泵漏水 |
|
|
