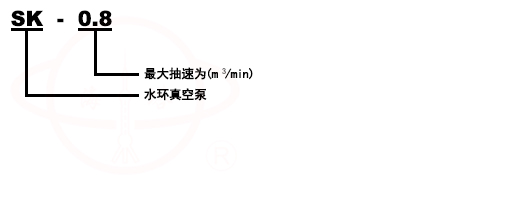

型号意義
用途及使用範圍
SK直聯水環式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水環泵是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體,以便在密閉容器中形成真空。吸入氣體中允許含有少量液體。
SK型直聯水環式真空泵廣泛用于機械、石油、化工、制藥、食品、陶瓷印染、冶金等行業,還特别适合作大型水泵引水用。
由于在工作過程中,氣體的壓縮是等溫的,在抽吸具有腐蝕性、易燃、易爆的氣體時,不易發生危險,所以其應用更加廣泛。
工作原理
圖一 |
||
 |
1 |
葉輪 |
2 |
泵體 |
|
3 |
水環 |
|
4 |
吸氣孔 |
|
5 |
排氣孔 |
|
6 |
橡膠球閥 |
|
| 如圖(一)所示,葉輪偏心地安裝在泵體内,泵起動時,向泵内注入一定高度的水,當葉輪旋轉時,水受離心力的作用而在泵體内壁形成一旋轉水環,水環下部内表面與輪毂相切,沿箭頭方向旋轉時,在前半轉過程中,水環内表面逐漸與輪毂脫離,因此在葉片間形成空間并逐漸擴大,内部壓力低于入口處壓力,此時吸入氣體。在後半轉過程中,水環内表面逐漸與輪毂靠近,葉片間的空間容積縮小,氣體壓力高于大氣壓時被排出。 如此葉輪反複工作,SK直聯水環式真空泵就連續不斷地抽吸氣體。 由于在工作過程中,水會随工作時間的延續而發熱,同時部分水會與氣體一起被排出,因此,工作過程中須不斷地向泵内供給冷水,以冷卻和補充泵内消耗的水。 當泵排出的氣體是廢氣時,在排氣端可接一水箱,廢氣和帶出的一部分水排入水箱後,氣體再由水箱的排氣管排出,而水就落入水箱的底部經回水管再回到泵内使用。如果水循環時間長了水便發熱,這時再從水箱供水處供給一定能量的冷。 |
||
結構說明

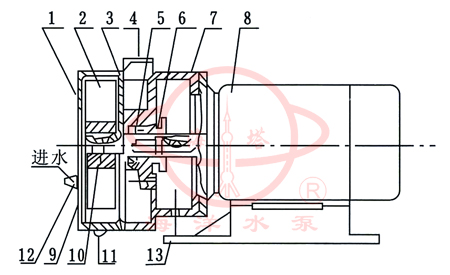

圖二 |
||||
 |
1 |
泵蓋 |
8 |
電機 |
2 |
葉輪 |
9 |
軸 |
|
3 |
圓盤 |
10 |
平鍵 |
|
4 |
進排氣口法蘭 |
11 |
絲堵 |
|
5 |
填料 |
12 |
水咀 |
|
6 |
填料壓蓋 |
13 |
底盤 |
|
7 |
泵體 |
|||
| SK直聯水環式真空泵的結構如圖二所示：主要是由泵蓋、葉輪、泵體組成,泵體上部有進排氣口法蘭,軸偏心裝在泵體内,葉輪用平鍵固定于軸上,葉輪與泵蓋及圓盤間的間隙,用泵體和圓盤之間間的墊子來調整,此間隙決定氣體在泵内由進氣口至排氣口流動中損失的大小。 填料裝在泵體内,密封水經泵體上的針孔流入填料中,葉輪形成水環所需的補充水經由泵體上的彎頭供給,它可與自來水或汽水分離器聯在一起,供給循環水。 在圓盤上排氣孔下面有幾行圓孔,用橡皮球閥關閉,這些孔的作用是當葉片間氣體壓力達到排氣力時,在排氣口之前就將氣體自動放出,因此減少因氣體壓力過大而消耗功率。 |
||||
技術規範
型号 |
氣量 (m3/min) |
真空度爲-450 mm Hg 時氣量(m3/min) |
極限真空 |
轉速 (r.P.m) |
功率 (KW) |
水耗量 (l/min) |
|
(M)Pa |
(mm Hg) |
||||||
SK-0.15 |
0.15 |
0.12 |
-0.093 |
-700 |
2860 |
0.75 |
1-3 |
SK-0.4 |
0.4 |
0.36 |
-0.093 |
-700 |
2860 |
1.5 |
1-3 |
SK-0.8 |
0.8 |
0.72 |
-0.093 |
-700 |
2860 |
2.2 |
3-5 |
SK-1.5B |
1.5 |
1.35 |
-0.096 |
-720 |
2860 |
4 |
5-10 |
| 注：SK直聯水環式真空泵表中列數據在下列條件下得出： 1、大氣壓力0.1013Mpa(760mmHg) 2、進水溫度15℃ 3、吸入空氣溫度20℃ 4、空氣相對濕度70% 5、性能允許偏差±10% |
|||||||
使用維護說明
1、真空泵啓動前,須檢查電機旋轉方向是否與泵的旋轉方向相符。啓動真空泵後,再調節進水量的大小,然後檢查填料壓緊是否适當 (填料正常壓緊是能夠使泵中的水成滴的向外漏出),SK-1.5B應先加水再啓動真空泵,再調節進水量的大小,軸承運轉潤滑是否正常。
2、真空泵啓動以後,須觀察是否有振動,細聽泵内是否有雜聲,并測定填料函和軸承溫度(正常軸承溫度不得比環境溫度高出35℃,工作溫度不得高于70℃)若溫度超高,應立即停車檢查原因。
3、真空泵作爲水泵真空引水用時,其運轉期間將水泵内的空氣全部吸出,直到水泵内吸出水來以後,即開動水泵,待水泵正常工作後將真空泵停車,并將吸氣管路的閥門關閉。
4、真空泵停車順序
(1)關閉進氣管路上閘閥
(2)關閉供水管路上閘閥,停水後不宜立即停泵,應使泵繼續運轉1-2分鍾排出部分工作液。機械密封應先停泵再停水。
(3)關閉電動機。
(4)如果停車時間超過一天,須將泵蓋底部的螺塞打開,將泵體内水放淨。
5、泵在下列條件下使用時,應加附屬設備。
(1)被告抽除空氣或氣體中含有灰塵,必須在進氣管上安裝過濾器。
(2)被抽氣體中含有大量蒸氣時,必須在進氣管上安裝冷凝器。
(3)抽除帶有腐蝕性氣體時,在進入泵前必須進行中和。
(4)被抽氣體的溫度超過35℃時,在進入泵前必須經過冷凝裝置,以保證溫度不超過35℃。
(5)被抽氣體中含有大量液體時,必須在進氣管前裝汽水分離器。
(6)泵的起動電流往往是電機額定電流幾倍,必須配用起動開關。
注：①本單位産品随技術改進等原因,不經預告可變更。
②本單位産品在保修期内不經本單位允許,不得随意拆卸。
