G型單螺杆化工泵在發達國家已廣泛使用,國外多數稱單螺杆泵爲“莫諾泵”《MONOPUMPS》,德國稱爲“偏心轉子泵”。由于其優良的性能,近年來在國内的應用範圍也在迅速擴大。
它的特點是對介質的适應性強、流量平穩、壓力脈動動小、自吸能力高。
我們對相關的G型單螺杆化工泵産品,作了分析與研究,博取衆長,對自己的産品進行不斷的改革創新。目前我單位的産品已自成一個體系,壓力爲0.6~1.2MPa,特殊要求壓力可達3MPa,可滿足廣大用戶對G型單螺杆化工泵的不同需求。
我單位生産的G型單螺杆化工泵,質量可靠,實行三包,價格也相對較低,同時确保備品備件的正常供應。
本單位熱忱爲廣大用戶服務,接受用戶對特殊要求G型單螺杆化工泵的設計和制造任務。
工作原理和特性
G型單螺杆化工泵是按迥轉齧合容積式原理工作的新型泵種,主要工作部件是偏心螺杆(轉子)和固定的襯套(定子)。
由于該二部件的特殊幾何形狀,分别形成單獨的密封容腔,介質由軸向均勻推行流動,内部流速低,容積保持不變,壓力穩定,因而不會産生渦流和攪動。每級泵的輸出壓力爲0.6MPa,揚程60m(清水),自吸高度一般在6m,适用于輸送介質溫度80℃以下(特殊要求可達150℃)。
因定子先用多種彈性材料制成,所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送,有一般泵種所以能勝任的特性。其流量與轉速成正比。
傳動可采用聯軸器直接傳動,或采用調速電機,三角帶,變速箱等裝置變速。
這種泵另件少,結構緊湊,體積小,維修簡便,轉子和定子是本泵的易損件,結構簡單,便于裝拆。
結構
 |
|||||
| 1、出料口 | 2、拉杆 | 3、定子 | 4、螺杆軸 | 5、萬向節總成 | 6、吸入口 |
| 7、連節軸 | 8、填料座 | 9、填料壓蓋 | 10、軸承座 | 11、軸承蓋 | 12、電動機 |
| 13、連軸器 | 14、軸套 | 15、軸承 | 16、傳動軸 | 17、底座 | |
優點

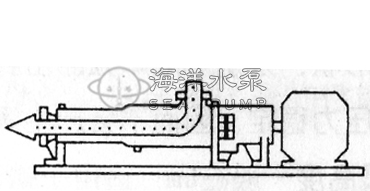

在負壓下也能輸送含有氣體的介質 |

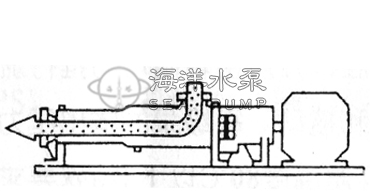

可輸送含有纖維物和固體顆粒的液體 |
 |
 |

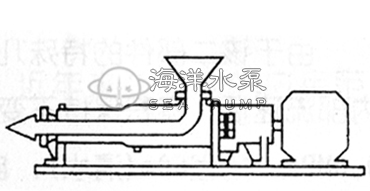

進口帶喂料鬥,連杆帶攪龍,可輸送不能自流的高粘稠介質。 |

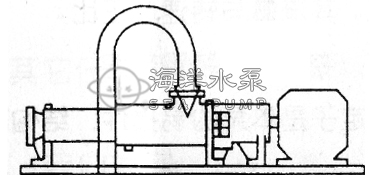

自吸性能好,吸入性能好 |
 |
 |

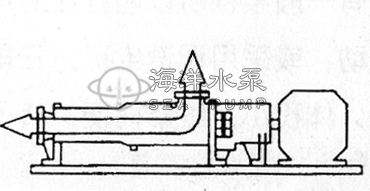

可反向輸送 |

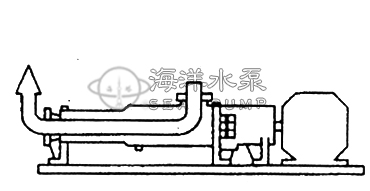

輸送非常粘稠的,含水的所有介質 |
 |
 |
使用範圍
一般說來G型單螺杆化工泵可作爲一種通用有關當局。運行速度可高可低,泵的出口額定壓力可随泵的級數增加而增加,每增加一級,壓力就增加0.6MPa,所以使用範圍極廣。
1、環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送。特别适用于油水分離器,闆框壓濾機等設備。
2、船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送。
3、石油工業：輸送原油。近年來,尤其成功地抽吸地下千米之深的原油與水的混合物,煤田裡的煤田氣和水的混合物,從而大大降低了機械采油、采煤田氣的成本。當油田到了後期,使用螺杆泵往地層内灌注聚合物增加油田采收率。
4、醫藥、日化：各種粘調漿、乳化液、各種軟膏化裝品等的輸送。
5、食品罐頭業：各種粘稠澱粉、食油、蜂密、糖醬、果漿、奶油、魚糜肉糜以及其下腳料的輸送。
6、釀造業：各種發酵粘稠液、濃酒槽、糧食制品渣各種醬類、漿和含有塊關固态物的粘液等。
7、建築工業：水泥沙漿、石灰漿、塗料及其經糊狀體的噴塗與輸送。
8、采礦工業：礦井内的含固體顆粒的地下和污漿水等排送到地面。
9、化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。
10、印刷、造紙工業：高粘度油墨、牆紙的PVC高分子塑料糊和各種濃度的紙漿,短纖維漿料的輸送。
性能參數
型 号 |
轉速 r/min |
流量 m3/h |
壓力 MPa |
電機 KW |
揚程 m |
進口 mm |
出口 mm |
允許顆粒直徑 mm |
允許維修長度 mm |
G20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
25 |
25 |
1.5 |
25 |
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
32 |
25 |
2 |
30 |
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
32 |
25 |
2 |
30 |
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
50 |
40 |
2.5 |
35 |
G30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
50 |
40 |
2.5 |
35 |
G35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
65 |
50 |
3 |
40 |
G35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
65 |
50 |
3 |
40 |
G40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
80 |
65 |
3.8 |
45 |
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
80 |
65 |
3.8 |
45 |
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
100 |
80 |
5 |
50 |
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
100 |
80 |
5 |
50 |
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
125 |
100 |
6 |
60 |
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
125 |
100 |
6 |
60 |
G70-1 |
960 |
45 |
0.6 |
60 |
150 |
125 |
8 |
70 |
|
G70-2 |
720 |
45 |
1.2 |
18.5 |
120 |
150 |
125 |
8 |
70 |
G85-1 |
720 |
65 |
0.6 |
15 |
60 |
150 |
150 |
10 |
80 |
G105-1 |
500 |
100 |
0.6 |
22 |
60 |
200 |
200 |
15 |
110 |
G135-1 |
400 |
150 |
0.6 |
37 |
60 |
250 |
250 |
20 |
150 |
請注意
1、性能表的試驗數據以20℃的清水爲介質,粘度是1mm2/s。
2、當泵輸送高粘度式有顆粒的介質時,根據介質的性質。泵的轉速必須不同。
3、當泵輸送不同的磨損性介質時,泵的轉速也必須不同。
選型原則
一、根據介質粘度選擇泵的轉速
介質粘度 |
1-1000(CSt) |
1000-10000(CSt) |
10000-100000(CSt) |
100000-1000000(CSt) |
轉速 |
600-1000 |
300-600 |
200-400 |
20-100 |
介質磨損狀況 |
介質名稱 |
轉速(r/min) |
無磨損性 |
淡水、促凝劑、油、漿汁、肉沫、肥皂水、血液、甘油等 |
600-1000 |
一般 |
泥漿、工業廢水、油漆顔料、粘灰漿,魚、麥夫、菜籽油過濾後的沉積物等 |
300-600 |
嚴重 |
石灰漿、粘土、灰泥、陶土 |
50-200 |
注：a.表中給出了所輸送的具體介質及其磨損性的特例,請注意介質的特性随其濃度和溫度的變化而變化; |
||
磨損性 |
一級 |
二級 |
磨損性 |
一級 |
二級 |
磨損性 |
一級 |
二級 |
無 |
0.6Mpa |
1.2Mpa |
一般 |
0.4Mpa |
0.8Mpa |
嚴重 |
0.2Mpa |
0.4Mpa |
| 注：在選擇轉速時也要根據經驗,因爲一些其它因素也影響著轉速的選擇,在然後确定了上述數值的同時與本公司協商而定。 | ||||||||
橡膠 介質 适應性 |
丁晴橡膠 NBR |
氟橡膠 FPM |
乙丙橡膠 EPDM |
天然橡膠 NR |
耐溫度 |
+100℃ |
+150℃ |
+120℃ |
+60℃ |
耐磨性 |
○ |
○ |
● |
○ |
耐老化性 |
● |
○ |
○ |
X |
耐臭氧 |
X |
○ |
○ |
X |
耐蒸汽 |
● |
○ |
○ |
X |
耐燃性 |
● |
○ |
○ |
X |
| 注：●很好 ○優 X不行 | ||||
橡膠介質适應性 |
丁晴橡膠 NBR |
氟橡膠 FPM |
食品橡膠 W-NBR |
乙丙橡膠 EPDM |
天然橡膠 NR |
橡膠介質适應性 |
丁晴橡膠 NBR |
氟橡膠 FPM |
食品橡膠 W-NBR |
乙丙橡膠 EPDM |
天然橡膠 NR |
|
水(含污水) |
● |
● |
● |
● |
△ |
乙醇 |
● |
● |
● |
△ |
● |
|
植物油 |
● |
● |
● |
△ |
X |
煤油 |
● |
● |
● |
X |
X |
|
礦物油 |
● |
● |
● |
X |
X |
柴油 |
● |
● |
● |
X |
X |
|
氨氣 |
● |
X |
● |
△ |
● |
氯化氩 |
X |
△ |
X |
X |
X |
|
芳香族溶劑 |
X |
● |
X |
X |
X |
含酮類物料 |
X |
X |
X |
● |
X |
|
濃堿 |
● |
X |
● |
● |
X |
含醇類物料 |
● |
● |
● |
● |
● |
|
濃硝酸 |
X |
△ |
X |
X |
X |
含脂類物料 |
X |
X |
X |
● |
X |
|
冰醋酸 |
● |
● |
● |
X |
△ |
含醚類物料 |
X |
X |
X |
● |
X |
|
稀硫酸 |
● |
● |
● |
● |
● |
泥漿 |
● |
△ |
● |
● |
● |
|
濃硫酸 |
X |
● |
X |
△ |
X |
磷酸 |
△ |
△ |
△ |
● |
● |
|
稀鹽酸 |
● |
● |
X |
● |
● |
碳酸鈉 |
● |
X |
● |
● |
● |
|
濃鹽酸 |
● |
● |
● |
● |
● |
糖醛 |
△ |
△ |
△ |
● |
X |
|
熱水 |
△ |
X |
△ |
● |
X |
苯100 |
X |
● |
X |
X |
X |
|
汽油 |
● |
● |
● |
X |
X |
丙酮 |
X |
X |
X |
● |
X |
|
甲苯 |
X |
● |
X |
X |
X |
亞麻子油 |
● |
● |
● |
● |
X |
|
二甲苯 |
X |
● |
X |
X |
X |
二硫化碳 |
X |
● |
X |
X |
X |
|
| 注：1、表中介質是一些常用介質的适應性情況,如有特殊介質情況或特殊要求可懷本公司聯系; 2、●很好 △一般 X不行 |
||||||||||||
驅動方式的選擇

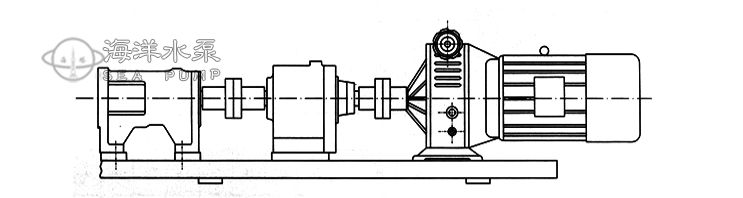

齒輪配合電磁調速電機驅動
 |

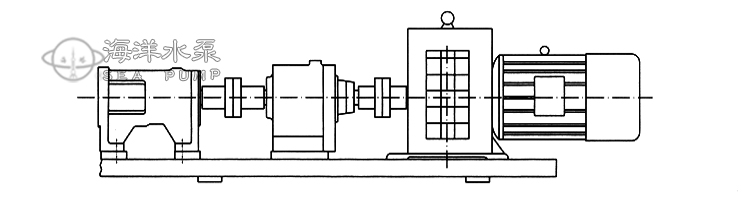

齒輪配合無級變速電機驅動
 |

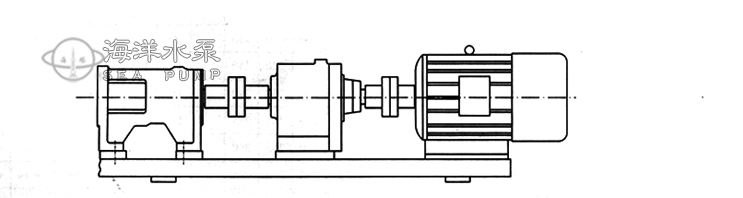

齒輪配合普通電機驅動
 |

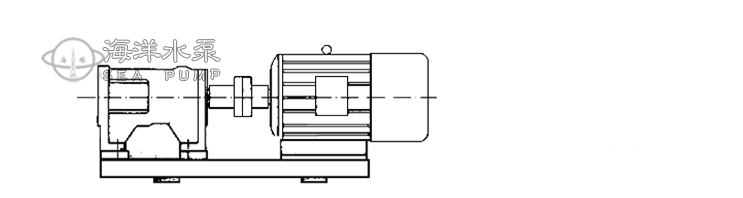

普通電機直接驅動
 |
注意事項
1、開機前必先确定運轉方向,不得反轉。
2、嚴禁在無介質情況下空運轉,以免損壞定子。
3、新安裝或停機數天後的泵,不能立即起動,應先向泵體内注入适量機油,再用管子鉗闆動幾轉後才可起動。
4、輸送高粘度或含顆粒及腐蝕性的介質後,應用水或深劑進行沖洗,防止阻塞,以免下次起動困難。
5、冬季應排除積液,防止凍裂。
6、使用過程中軸承箱内應定期加潤滑油,發現軸端有滲流時,要及時處理或調換油封。
7、在運行中如發生異常情況,應立即停車檢查原因,排除故障。
故障原因及排除方法
故障 |
原因 |
排除方法 |
||
1、泵不能起動 |
|
|
||
2、泵不出液 |
|
|
||
3、流量達不到 |
|
|
||
