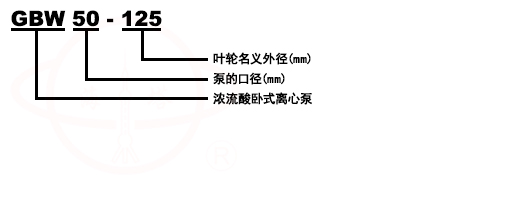

型号意義

産品簡介
GBW卧式濃硫酸化工泵┃卧式濃硫酸泵(簡稱GBW濃硫酸泵)是根據ISW型卧式管道離心泵之性能參數,采用了濃硫酸專用鑄鐵和碳鋼二種材料和水力模型進行優化設計制造而成。GBW濃硫酸泵是理想的化工泵。特點是該泵軸封采用外裝式優質機械密封,動、靜環采用新型硬質合金或陶瓷制成,耐磨損、無洩漏、使用壽命長.被廣泛應用于各大化工企業的濃硫酸介質輸送。

産品特點
1、運行平穩：濃硫酸泵泵軸的同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。
2、滴水不漏：該泵軸封采用外裝式優質機械密封,動、靜環采用新型碳化矽對碳化矽制成,耐腐蝕、耐磨損、無洩漏、使用壽命長。
3、噪音低：兩個低噪音的軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。
4、故障率低：結構簡單合理,關鍵部分采用良好品質配套,整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更省：出口可向左、向右、向上三個方向,便管道布置安裝,節省空間。

結構特點

	序号	部件名稱	序号	部件名稱
	1	底闆	5	機械密封
	2	泵體	6	主軸
	3	葉輪	7	擋水圈
	4	泵蓋	8	電機

選型依據
GBW卧式濃硫酸化工泵專用鋼鐵大量應用于80～100%的硫酸,溫度可達60-80℃。鋼鐵在這一濃度和溫度範圍的硫酸中,表面能産生保護性的硫酸鐵膜層。鑄鐵不适用于超過100%的發煙硫酸,可能是由于三氧化硫與鐵中所含的矽反應,使鑄鐵變脆。碳鋼不适用于100～102％的發煙硫酸,超過102%的酸則又适用,溫度限定約爲60℃。稀硫酸對鋼鐵的腐蝕很大,當酸濃度爲47%左右時,腐蝕率達到高值。當酸濃度大于65%時,鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中,還是不使用鋼鐵,以用鉛或其它耐稀酸材料更爲安全。
注：硫酸濃度：80%～98%
專用鑄鐵使用溫度：25℃～50℃
硫酸濃度：80%～98%
專用碳鋼使用溫度：25℃～60℃

性能參數

安裝使用及注意事項及維護
1、安裝前應仔細檢查泵體流道内有無硬質物,以免運行時損壞葉輪和泵體
2、GBW卧式濃硫酸化工泵的進、出口管路上要安裝調節閥,以控制泵在額定工況内運行
3、打開進口閥門,使液體充滿整個泵腔。
4、接通電源,當泵達到正常轉速後,再逐漸打開吐出管道上的閥門,并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在幹磨情況下工作。

啓動前準備
1、試驗電機轉向是否正确,從電機頂部入泵看爲順時針旋轉,試驗時間要短,以免機械密封幹磨損。
2、打開排氣閥使液體充滿整個泵體,待滿後關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使潤滑液進入機械密封端面。

啓動
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機,觀察泵運行是否正确。
4、調節出口閥開度以所需工況,如用戶在泵出口處裝有流量表或壓力表,應通過調節調節出口閥門開度使泵在參數表所列的額定點上運轉,如用戶在泵出口處裝有流量表或壓力表,應通過調節出口閥門開度,測量泵的電機電流,使電機在額定遇流内運行,否則將造成泵超負荷運行(即電流運行)至使電機燒壞。調正好的出口閥門開啓大小和管道工況有關。
5、檢查軸封洩漏情況,正常時機械密封洩漏應小于3滴/分。

故障和排除方法
