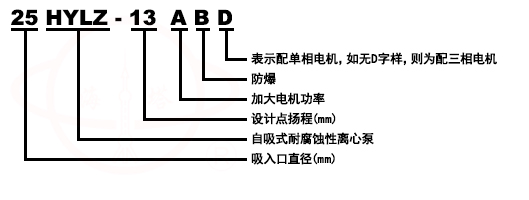

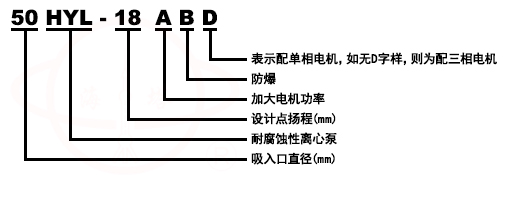

型号意義

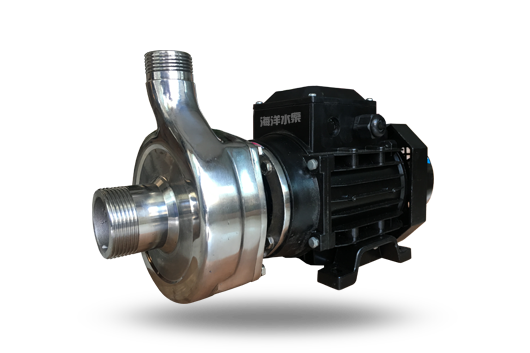

産品簡介
HYL和HYLZ系列不鏽鋼耐腐蝕(自吸)離心泵是我公司自行研制的不鏽鋼耐腐蝕離心泵兩系列泵的葉輪有的采用半開式結構形式,有的則采用閉式結構形成,另外,泵與電機的聯接方式又有直聯式和帶軸承托架式兩種,所有泵的軸封均采用目前西德較先逆豹懸臂式技術的機械密封,由于我公司産品集優良結構、性能、造形于-身,兼過流零部件及連接架采用優質不鏽鋼材料制造。所以,不鏽鋼耐腐蝕泵系列産品具有耐腐蝕性能可靠,使用、維護方便、結構緊湊、能耗低、密封性能好等-系數列優點。
産品用途
HYL和HYLZ系列不鏽鋼耐腐蝕(自吸)離心泵可輸送溫度不高于120℃(直聯式)或不高于l50℃(帶軸承托架式),含(或不含)有細小軟顆粒或纖維質,帶腐蝕性或有衛生要求的液體,HYLZ系列泵還具有自吸性能,兩系列泵廣泛适用于食品、飲料、醫藥、污水處理、化工、電鍍、漂染、精細化工等行業使用。
選用材料
1、過流零件及接架：lCrl8Ni9Ti不鏽鋼。
2、機械密封：靜環：陶瓷。動環：石墨浸漬呋喃樹脂。
3、橡膠結構件：氟橡膠。1Crl8Ni9Ti不鏽鋼。
4、如輸送介質或使用條件與水泵配置材質不相配時,可另議配置其它材質。如過流零件配304,軸封可配聚四氟乙烯或其它種類的動靜環等。
使用條件
1、HYL和HYLZ系列不鏽鋼耐腐蝕(自吸)離心泵的過流液體溫度不得超過l20℃,軸承托架式泵的過流液體溫度不得超過150℃。
2、由于到目前爲止都沒有-種适應任何介質、濃度、溫度使用的材料,故用戶所輸送介質的腐蝕性、使用條件不應超出本泵材質的适用範圍。
3、本産品提出的技術數據均以常溫清水作介質測定,如輸送介質不是常溫清水時,水泵性能將會發生變化,敬請用戶做出适當調整。

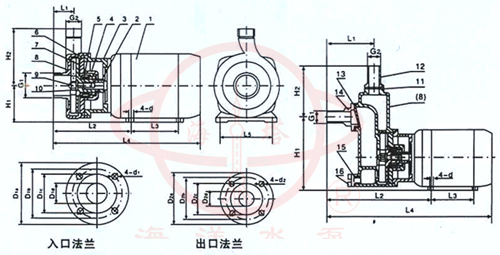

結構特點
 |
序号 |
名稱 |
序号 |
名稱 |
1 |
電機 |
9 |
葉輪螺母 |
|
2 |
鍵 |
10 |
塑料密封墊圈 |
|
3 |
連接架 |
11 |
出口橡膠墊圈 |
|
4 |
泵蓋 |
12 |
出水咀 |
|
5 |
機械密封 |
13 |
橡膠止回閥 |
|
6 |
O型橡膠圈 |
14 |
入水咀 |
|
7 |
葉輪 |
15 |
螺塞橡膠密封墊圈 |
|
8 |
泵體 |
16 |
螺塞 |
性能參數
 |
||||||||||||||||
型号 三廂/380伏/50赫 |
型号 單相/220伏/50赫 |
功率 (kW) |
口徑 |
效率 (%) |
揚程H(m) 流量Q(m3/h) |
汽蝕餘量 (NPSH)(m) |
||||||||||
進口 |
出口 |
|||||||||||||||
25HYL-8 |
25HYL-80 |
0.25 |
25 |
20 |
43 |
H Q |
11 0.8 |
10 2.5 |
8 4 |
6 5.2 |
4 6.8 |
7 3.5 |
4.5 |
|||
40HYL-13 |
40HYL-13D |
0.55 |
40 |
25 |
45 |
H Q |
15 3.5 |
14 5 |
13 6 |
12 7.5 |
10 9.5 |
8 11 |
6 12.5 |
5 13 |
3.5 |
|
40HYL-13A |
40HYL-13AD |
0.75 |
40 |
25 |
45 |
H Q |
15 3.5 |
14 5 |
13 6 |
12 7.5 |
10 9.5 |
8 11 |
6 12.5 |
5 13 |
3.5 |
|
50HYL-18 |
1.5 |
50 |
40 |
52 |
H Q |
22 3 |
21 5.5 |
20 9 |
18 13 |
16 16 |
14 18 |
12 20 |
10 21 |
3.5 |
||
50HYL-22 |
2.2 |
50 |
40 |
55 |
H Q |
27 7 |
26 10.5 |
24 16 |
22 19 |
20 22 |
18 23.8 |
16 26 |
14 27 |
12 28.5 |
3.5 |
|
50HYL-25 |
3 |
50 |
40 |
56 |
H Q |
30 12.5 |
28 18.5 |
26 22 |
25 23 |
24 24.5 |
22 26 |
20 27.5 |
18 29.5 |
16 31 |
3.5 |
|
|
||||||||||||||||
型号 三廂/380伏/50赫 |
型号 單相/220伏/50赫 |
功率 (kW) |
口徑 |
效率 (%) |
揚程H(m) 流量Q(m3/h) |
汽蝕餘量 (NPSH)(m) |
||||||||||
進口 |
出口 |
|||||||||||||||
25HYLZ-8 |
25HYLZ-80 |
0.25 |
25 |
20 |
40 |
H Q |
9 2.3 |
8 3 |
7 3.5 |
6 4.3 |
5 4.8 |
4 5.2 |
3 5.5 |
5.5 |
||
25HYLZ-13 |
25HYLZ-13D |
0.55 |
40 |
25 |
40 |
H Q |
16 3 |
15 4 |
14 4.8 |
13 6 |
12 6.5 |
10 7.5 |
8 8.5 |
6 9.5 |
4 10 |
4 |
25HYLZ-13A |
25HYLZ-13AD |
0.75 |
40 |
25 |
40 |
H Q |
16 3 |
15 4 |
14 4.8 |
13 6 |
12 6.5 |
10 7.5 |
8 8.5 |
6 9.5 |
4 10 |
4 |
40HYLZ-18 |
1.5 |
50 |
40 |
49 |
H Q |
21 6 |
20 7 |
19 8.5 |
18 10 |
16 12 |
14 14 |
12 15.5 |
10 17.3 |
8 18.5 |
4 |
|
50HYLZ-20 |
2.2 |
50 |
40 |
50 |
H Q |
28 8.5 |
26 11.5 |
25 13.5 |
24 14.5 |
22 16.5 |
20 19 |
18 20.5 |
16 22 |
14 23.8 |
4 |
|
50HYLZ-22 |
3 |
50 |
40 |
5A0 |
H Q |
28 8.5 |
26 11.5 |
25 13.5 |
24 14.5 |
22 16.5 |
20 19 |
18 20.5 |
16 22 |
14 23.8 |
4 |
|
50HYLZ-25 |
3 |
50 |
50 |
50 |
28 8.5 |
26 11.5 |
25 13.5 |
24 14.5 |
22 16.5 |
20 19 |
18 20.5 |
16 22 |
14 23.8 |
4 |
||
使用說明
1、HYL和HYLZ系列不鏽鋼耐腐蝕(自吸)離心泵裝置的輸送管道聯接處,特别是輸入管道的聯接處必須聯接可靠,密封良好。
2、如安裝高于抽吸液面時,吸入管進水口應安裝底閥,自吸泵在自吸範圍内吸入管不必安裝底閥。
3、所輸送液體如混有竹、木、石、金屬等體積過大或過長的硬物時,吸入管進水口處必須裝上濾網,以免上述之物體被吸入泵内造成卡死葉輪損壞電機或水泵零件。
4、水泵裝置-般應有過載與短路保護裝置,如保險絲及過流繼電器,并應根據電機銘牌的電流高速保護 K 裝置的設定位。
使用
1、在啓動前,應先對泵腔灌滿液體,嚴禁泵腔内液體不足而啓動。
2、使用前,應确認電機轉向無誤才可使用,半開式葉輪結構泵的正确轉向爲：面向電機尾部觀看,電機風葉應順時針方向旋轉,閉式葉輪結構泵的正确轉向爲：面向電機尾部觀看,電機風葉應逆時針方向旋轉。試驗起動以點動爲宜。
3、帶軸承托架式水泵在使用前應給軸承托架入 30 号潤滑油,油位應保持在油鏡中線以下,僅可見油以上,嚴禁缺油、導緻損壞軸承。
4、應注意檢查軸封情況,如發現洩漏嚴重,應停機修複,避免液體滲入電機内腔損壞電機。
