IHF單級單吸氟塑料合金化工離心泵

産品中心/ PRODUCTS
詳細介紹

型号意義

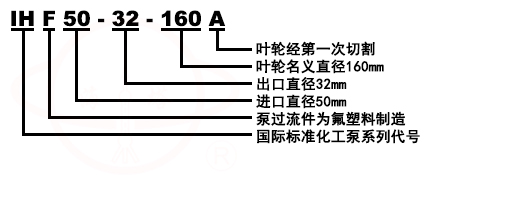

IHF單級單吸氟塑料合金化工離心泵型号意義



産品簡介
IHF單級單吸氟塑料合金化工離心泵,是按國标設計并結合非金屬泵的加工工藝設計而成。泵體采用金屬外殼内襯聚全氟乙丙烯(F46),泵蓋,葉輪均采用金屬嵌件外包氟塑料整體燒結壓制成型,具有耐腐,耐磨,耐高溫,不老化,機械強度高,運轉平穩,結構先進合理,密封性能嚴格可靠,拆卸檢修方便,使用壽命長等優點。廣泛适用于化工,制藥,石油,冶金,冶煉,電力,電鍍,染料,農藥,造紙,食品,紡織等行業,在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸,鹽酸,氫氟酸,硝酸,王水,強堿,強氧化劑,有機溶劑,還原劑等強腐蝕性介質。



結構與特性
IHF單級單吸氟塑料合金化工離心泵的泵體材質采用金屬外殼内襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99.9%氧化鋁陶瓷或炭化矽,動環采用四氟填充材料或炭化矽。其特點是該泵結構先進合理,耐腐蝕強,密封性能嚴密可靠,工作穩定,噪音低,使用壽命長。



結構特點

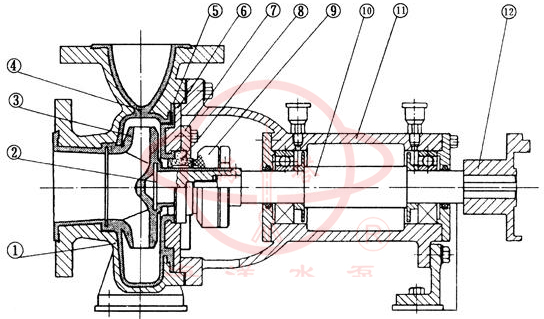

IHF單級單吸氟塑料合金化工離心泵結構圖
序号
名稱
序号
名稱
1
泵體
7
機封壓蓋
2
葉輪骨架
8
靜環
3
葉輪
9
動環
4
泵體襯裡
10
泵軸
5
泵蓋襯裡
11
軸承體
6
泵蓋
12
聯軸器



性能參數

型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m
IHF32-25-125
2900
3.5
0.97
21
40
0.5
1.5
2.3
5
1.39
20
44
0.62
6.5
1.8
18
42
0.76
1450
1.75
0.49
5.25
37
0.068
0.75
2.3
2.5
0.69
5
40
0.085
3.25
0.9
4.5
38
0.105
IHF32-25-125A
2900
3.1
0.06
17.6
38
0.7
1.1
2.3
4.5
1.25
16
41
0.48
5.8
1.61
14.4
40
0.57
IHF32-25-160
2900
3.5
0.97
33
34
0.93
2.2
2.3
5
1.39
32
40
1.1
6.5
1.8
30
42
1.26
1450
1.75
0.49
8.25
30
0.131
0.75
2.3
2.5
0.69
8
38
0.143
3.25
0.9
7.5
40
0.166
IHF32-25-160A
2900
3.1
0.86
29
30
0.81
1.5
2.3
4.5
1.25
28
35
0.97
5.8
1.61
26
36
1.14
型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m
IHF40-32-125
2900
4.4
1.22
21
40
0.63
2.2
2.5
6.5
1.8
20
45
0.79
8.3
2.31
18
43
0.95
1450
2.2
0.6
5.25
37
0.085
0.75
2.5
3.25
0.9
5
41
0.108
4.15
1.15
4.5
40
0.127
IHF40-32-125A
2900
3.9
1.08
17.6
38
0.49
1.5
2.5
5.6
1.56
16
42
0.58
7.4
2.06
14.4
40
0.72
IHF40-32-160
2900
4.4
1.22
33
34
1.16
2.2
2.5
6.5
1.8
32
40
1.42
8.3
2.31
30
39
1.71
1450
2.2
0.6
8.25
33
0.14
0.75
2.5
2.5
0.9
8
36
0.15
3.25
1.15
7.5
37
0.18
IHF40-32-160A
2900
3.9
1.08
29
32
0.96
1.5
2.5
5.6
1.56
28
38
1.23
7.4
2.06
26
37
1.41
型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m
IHF50-32-125
2900
8.8
1.08
21.5
45
1.15
2.2
3.0
12.5
1.56
20
54
1.26
16.3
2.06
17.5
53
1.47
1450
4.4
1.2
5.37
37
0.17
0.75
3.0
6.25
1.74
5
46
0.18
8.15
2.26
4.37
45
0.22
IHF50-32-125A
2900
8
2.22
17
42
0.88
1.5
3.0
11
3.05
16
52
0.92
14.5
4.03
14
51
1.08
IHF50-32-160
2900
8.8
2.44
33
41
1.93
4
3.0
12.5
3.47
32
48
2.27
16.3
4.53
30
47
2.84
1450
4.4
1.2
8.25
31
0.31
0.75
3.0
6.25
1.74
8
41
0.33
8.15
2.26
7.5
42
0.39
IHF50-32-160A
2900
8.2
2.28
29
39
1.16
3
3.0
11.7
3.25
28
47
1.88
15.2
4.22
26
46
2.34
IHF50-32-200
2900
8.8
2.44
52
34
3.7
7.5
3.0
12.5
3.47
50
42
4.1
16.3
4.53
48
41
5.2
1450
4.4
1.2
13
25
0.62
1.5
3.0
6.25
1.74
12.5
33
0.65
8.15
2.26
12
36
0.74
IHF50-32-200A
2900
8.2
2.28
45
31
3.24
5.5
3.0
11.7
11.7
44
40
3.5
15.2
15.2
42
39
4.45
IHF50-32-250
2900
8.8
8.8
82
27
7.3
11
3.0
12.5
12.5
80
35
7.8
16.3
16.3
76
34
10
1450
4.4
4.4
20.5
20
1.22
2.2
3.0
6.25
6.25
20
27
1.26
8.15
8.15
19
30
1.4
IHF50-32-250A
2900
8.2
8.2
71
25
4.53
7.5
3.0
11.7
11.7
70
34
6.56
15.2
15.2
68
33
8.52
型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m
IHF65-50-125
2900
17.5
17.5
21.5
56
1.83
3
3.5
25
25
20
64
2.13
32
32
17.5
63
2.42
1450
8.72
8.75
5.37
45
0.28
0.75
3.5
12.5
12.5
5
57
0.3
16
16
4.37
58
0.33
IHF65-50-125A
2900
15.6
15.6
17
53
1.36
2.2
3.5
22.3
22.3
16
62
1.57
29
29
14
61
1.79
IHF65-50-160
2900
17.5
17.5
33
50
3.15
5.5
3.5
25
25
32
59
3.69
32
32
27.5
57
4.2
1450
8.75
8.75
8.25
40
0.49
1.1
3.5
12.5
12.5
8
53
0.51
16
16
6.87
51
0.59
IHF65-50-160A
2900
16.4
16.4
29
48
2.7
4
3.5
23.3
23.3
28
58
3.1
30.4
30.4
24
56
3.54
IHF65-40-200
2900
17.5
17.5
52
45
5.5
11
3.5
25
25
50
54
6.3
32
32
45.5
54
7.35
1450
8.75
8.75
13
36
0.86
1.5
3.5
12.5
12.5
12.5
46
0.93
16
16
11.4
47
1.05
IHF65-40-200A
2900
16.4
16.4
46
43
4.3
7.5
3.5
23.3
23.3
44
53
5
30.4
30.4
40
52
5.2
IHF65-40-250
2900
17.5
17.5
82
39
10.1
18.5
3.5
25
25
80
50
10.9
32
32
76
52
12.74
1450
8.75
8.75
20.5
32
1.52
3
3.5
12.5
12.5
20
42
1.62
16
16
19
44
1.88
IHF65-40-250A
2900
16.4
16.4
71
36
8.8
15
3.5
23.3
23.3
70
48
9.3
30.4
30.4
68
50
11.25
型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m
IHF80-65-125
2900
35
35
21.5
64
3.2
5.5
4.0
50
50
20
69
3.95
65
65
17
67
4.5
1450
17.5
17.5
5.37
54
0.47
1.1
4.0
25
25
5
64
0.53
32.5
32.5
4.25
62
0.61
IHF80-65-125A
2900
31
31
17
62
2.3
4
4.0
45
45
16
68
2.88
58
58
14
67
3.3
IHF80-65-160
2900
35
35
33
60
5.24
11
4.0
50
50
32
68
6.41
65
65
27.5
67
7.27
IHF80-65-160
1450
17.5
4.86
8.25
50
0.78
1.5
4.0
25
6.9
8
62
0.88
32.5
9
6.88
61
1
IHF80-65-160A
2900
31
8.6
29
58
4.1
7.5
4.0
45
12.5
28
67
5.12
58
16.1
24
66
5.34
IHF80-50-200
2900
35
9.72
52
52
9.53
15
4.0
50
13.9
50
64
10.64
65
18.1
45.5
65
12.39
1450
17.5
4.86
13
51
1.21
3
4.0
25
6.9
12.5
59
1.44
32.5
9
11.38
58
1.74
IHF80-50-200A
2900
31
8.6
46
50
7.35
11
4.0
45
12.5
44
63
8.56
58
16.1
40
62
10
IHF80-50-250
2900
35
9.72
82
40
19.4
30
4.0
50
13.9
80
50
21.8
65
18.1
72
51
25
1450
17.5
4.86
20.5
40
2.4
4
4.0
25
6.9
20
50
2.7
32.5
9
18
51
3.12
IHF80-50-250A
2900
31
8.6
71.5
39
15.4
22
4.0
45
12.5
70
50
17.6
58
16.1
63
51
19.9
型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m
IHF100-80-125
2900
70
19.4
23
70
6.26
11
5.0
100
27.8
20
75
7.26
130
36.1
14
65
7.63
1450
35
9.7
5.75
65
0.85
1.5
4.5
50
13.9
5
70
0.97
65
18
3.5
64
0.98
IHF100-80-125A
2900
62.6
17.4
18
68
4.5
7.5
5.0
89
24.7
16
73
5.3
116
32.2
11
65
5.74
IHF100-80-160
2900
70
19.4
34
68
9.53
15
5.0
100
27.8
32
74
11.78
130
36.1
24
65
13.03
1450
35
9.7
8.5
60
1.35
2.2
4.5
50
13.9
8
68
1.6
65
18
6.5
67
1.69
IHF100-80-160A
2900
65.4
18.2
32
66
8.6
11
5.0
93.5
26
28
73
9.3
121
33.6
21
65
10.6
IHF100-65-200
2900
70
19.4
52
64
15.5
30
5.0
100
27.8
50
72
18.91
130
36.1
42
71
20.94
1450
35
9.7
13
60
2.06
4
4.5
50
13.9
12.5
68
2.5
65
18
10.5
63
2.95
IHF100-65-200A
2900
65.4
18.2
46
63
13
22
5.0
93.5
26
44
71
15.02
121
33.6
37
70
17.4
IHF100-65-250
2900
70
19.4
87
62
26.6
45
4.0
100
27.8
80
69
31.6
130
36.1
68
68
35
1450
30
8.33
21.2
58
3
5.5
4.5
50
13.9
20
63
4.3
60
16.7
18.5
62
4.72
IHF100-65-250A
2900
65.4
16.2
76.5
60
20.25
37
4.5
93.5
26
70
68
26.2
121
33.6
59
67
28
型号
轉速
流量Q
揚程
效率
功率
必耐汽蝕餘量
軸功率
電機功率
r/min
m3/h
L/s
m
%
KW
KW
m



安裝與注意事項
1、IHF單級單吸氟塑料合金化工離心泵的安裝是否合理,對泵的正常運行與使用壽命有極其重要的影響,故安裝和校正必須仔細進行。
2、對照安裝尺寸預埋好底腳螺栓,做好混凝土基礎工作。
3、待基礎水泥凝固後,將泵安裝基礎上,應用水平儀檢查泵和電機軸的水平情況,如不水平,應用墊鐵調正直至水平,調妥後擰緊底腳螺母.
4、檢查泵的轉動部件是否有卡住擦碰現象,應嚴格檢查泵軸與電機的同軸度,可用薄片調整使其同心,然後用手轉動聯軸器,轉動輕松均勻無擦碰現象則爲正常。
5、泵的吸入和吐出管路應有各自的支架,不允許管路的重量直接由泵來承受,以免把泵壓壞.
6、泵的安裝位置高于液面(在泵的吸程允許範圍内)時,應在吸入管路端部安裝上底閥,并在排出管路上設置灌液螺孔或閥門,供泵起動前灌液之用;泵的安裝位置低于液面時,應在吸入管路上按裝控制閥門和過濾裝置,以防止雜物吸入泵内,過濾面積應大于管路面積的3-4倍。
7、揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥,以防止突然停機時的水錘破壞。
8、必須保證泵的安裝高度符合泵的汽蝕餘量,并考慮管路損失及介質溫度。



運行與保養
泵的起動、運轉與停止
1． 泵起動前應將泵内灌滿加足輸送的液體,嚴禁無液起動。
2． 關閉出口閥門,接通電源後馬上檢查泵的轉向必須按泵的轉向箭頭一緻,嚴禁逆向運轉,
3． 泵起動後達到正常轉速時,再逐漸打開出口閥門,并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下,泵連續工作的時間不能超過3分鍾。
4． 停機時應先將出口的閥門關閉,然後再切斷電源。
維修與保養
1． 定期檢查泵和電機,更換易損零件。
2． 經常注意對軸承箱加注優質鈣基潤滑脂,以保下軸承良好的潤滑狀态。
3． 長期停機不使用時,除將泵内腐蝕性液體放淨外,更應注意各部件及泵内流道的清洗幹淨,并切斷電源。
4． 泵嚴禁空載運轉。
5． 介質中如含有固體顆粒時,應在泵入口處須加過濾器。



故障及排除

故障現象
原因分析
排除方法
泵不出液體
 1.電機轉向不對
2.泵體内儲液不足
3.吸入管内有空氣漏入		 1.調整轉向
2.重新加足液體
3.排除空氣體
泵不吸液體
 1.底閥沒有打開或堵塞
2.吸程太高或吸入管路太長
3.吸入管路有雜物質堵塞		 1.校正或更換底閥
2.降低吸程或縮短管路
3.清除堵塞雜物
泵流量不足
 1.葉輪損壞
2.吸入或出口部分被堵塞
3.功率不足轉速太低		 1.更換葉輪
2.清除堵塞雜物
3.檢查電機提高轉速
泵揚程不足
 1.葉輪損壞
2.輸送介質内有空氣
3.轉速不夠		 1.更換葉輪
2.重新灌注液體或排除空氣
3.檢查電機提高轉速
噪音或振動
 1.泵軸與電機軸不同心
2.底腳螺母松動
3.吸程太高		 1.校正泵與電機同軸度
2.擰緊底腳螺母
3.降低安裝高度
軸承溫升過高
 1.軸承損壞
2.潤滑脂變質幹燥或缺少		 1.更換
2.更換、加注潤滑脂
泵洩漏
 1.機械密封件損壞
2.連接螺栓有松動現象		 1.更換
2.擰緊各部位螺栓



離心泵其它系列産品
推薦産品

微信公衆号

Copyrights © 2019-2020 永嘉縣川泉水泵廠 版權所有 管理登錄 技術支持：化工儀器網
在線客服
QQ交談
點擊這裡給我發消息
