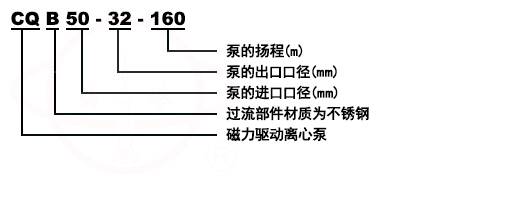

型号意義

産品簡介
CQB不鏽鋼化工磁力離心泵是利用磁力聯軸器的工作原理無接觸地傳遞扭矩的一種新泵型,當電動機帶動外磁轉子旋轉時,磁力線穿過氣隙與隔離套,作用與内磁轉子上與其同步旋轉,而内磁轉子與葉輪連在一起,從而達到抽送液體之目的。由于液體被封閉在靜止的隔離套内,所以它是一種全密封、無洩漏的泵型。

産品特點
CQB不鏽鋼化工磁力離心泵是全國磁力泵聯合設計組開發的新型無洩漏、耐腐蝕泵。其過流部件均采用不鏽鋼1Cr18Ni9Ti、鎳基合金等耐腐蝕材料,其技術經濟指标與國外同類産品八十年代末水平相當,型式及基本參數符合JB/T7742-95《小型磁力泵》标準要求。
采用磁力傳動原理及設置水冷卻裝置無洩漏輸送腐蝕性高溫介質。

産品用途
廣泛應用于石油、化工、制藥、電鍍、環保、影視洗印、水處理、國防等部門,是輸送易燃、易爆、有毒與貴重液體的理想泵型。

結構示意圖

		1、泵體	2、靜環	3、葉輪	4、密封圈
		5、前後止推環	6、前後軸承	7、前後軸套	8、軸承體
9、外磁鋼總成	10、隔離套	11、内磁鋼總成	12、冷卻箱	13、泵軸	14、聯接架

性能參數

安裝和使用說明
一、CQB不鏽鋼化工磁力離心泵應水平安裝,不宜豎立,塑料泵不得承受管路重量,對于特殊垂直安裝的場合,電機務必朝上。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。
四、查電機旋轉方向是否與磁力泵轉向标記一緻.
五、電機啓動後,緩慢打開排出閥,待泵進入正常工作狀态後,再將排出閥調到所需開度.
六、泵停止工作前,應先關閉排出閥門,然後關閉吸入管閥門.

注意事項
一、因CQB不鏽鋼化工磁力離心泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空運轉,同時避免在工作中途停電後再啓動時所造成載時空載運轉。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用中環境應小于40℃、電機溫升不得超過75℃。
四、被輸送介質及其溫度應在泵材允許範圍内.工程塑料泵的使用溫度＜60℃,金屬泵的使用溫度小于100℃,輸送吸入壓力不大于0.2MPa,工作壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
五、對于輸送液爲易沉澱結晶的介質,使用後應及時清洗,排淨泵内積液。
六、CQB不鏽鋼化工磁力離心泵運行500小時後,應拆軸承和端面動環的磨損情況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時,應更換軸承和軸向動環。

故障和排除方法
