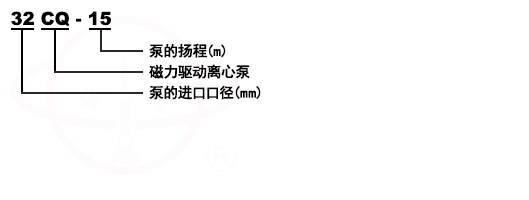

型号意義

産品簡介
CQ不鏽鋼化工磁力離心泵(簡稱磁力泵),是應用現代磁學原理。采用内外磁鋼推拉傳遞,磁路中間用隔離套將液體封閉在隔離套内,以靜密封代動密封。徹底解決了其它泵機械密封無法避免的跑,冒,滴漏之弊病。該磁力泵是我廠技術人員參考了大量相關資料。按照國标JJB/T774295标準生産。
CQ不鏽鋼化工磁力離心泵具有結構簡單、外型美觀、體積小、噪音低、運轉可靠、使用維修方便等優點。按材質分爲不鏽鋼和工程塑料兩大類。是一種廣泛的無洩漏泵。

産品特點
CQ不鏽鋼化工磁力離心泵以靜密封取代動密封,使泵的過流部件處于完全密封狀态,徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷,不鏽鋼等作爲制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。
過流部件彩不鏽鋼、高密度碳、高純氧化鋁陶瓷、填充聚四氟乙烯等耐腐蝕材料制造,加上無洩漏密封結構設計,确保化學流體的安全輸送。
泵的高效率達到50-55%,泵的設計過程是充分考慮了節能。
結構簡單,主要部件模塊化,以便于簡便快速成的拆卸和檢查。易損件可單獨更換。

産品用途
CQ不鏽鋼化工磁力離心泵選用耐腐蝕,高強度的不鏽鋼,工程塑料氮化矽陶瓷等材料制造。适用于石油、化工、制藥、電鍍、環保、食品、水處理科研機構、國防工業等單位抽送酸、堿、油類、毒液稀有貴重液、揮發性液體、以及循環水設備配套。特别适合易漏、易燃、易爆液體的抽送,選用此泵更爲理想。
CQ不鏽鋼化工磁力離心泵具有結構簡單、外形美觀、體積小、噪音低、運轉平穩使用維修方便等優點。按材質分爲不鏽鋼和工程塑料兩大類。塑料類零部件均爲注塑成型,因而生産效率高,加工成本低,産品極具價格競争優勢是一種廣泛的無洩漏泵。

結構示意圖

	1、泵殼	2、葉輪	3、隔闆	4、泵軸	5、磁内轉子
	6、隔離套	7、動環	8、軸承	9、靜環	10、密封圈

性能參數

安裝和使用說明
一、CQ不鏽鋼化工磁力離心泵應水平安裝,不宜豎立,塑料泵不得承受管路重量,對于特殊垂直安裝的場合,電機務必朝上。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。
四、查電機旋轉方向是否與磁力泵轉向标記一緻.
五、電機啓動後,緩慢打開排出閥,待泵進入正常工作狀态後,再將排出閥調到所需開度.
六、泵停止工作前,應先關閉排出閥門,然後關閉吸入管閥門.

注意事項
一、因CQ不鏽鋼化工磁力離心泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空運轉,同時避免在工作中途停電後再啓動時所造成載時空載運轉。
二、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥
三、泵使用中環境應小于40℃、電機溫升不得超過75℃。
四、被輸送的介質及其溫度應在泵材允許範圍内。工程塑料泵的使用溫度＜60℃,金屬泵的使用溫度小于100℃,輸送吸入壓力不大于0.2MPa,工作壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
五、對于輸送液爲易沉澱結晶的介質,使用後應及時清洗,排淨泵内積液。
六、CQ不鏽鋼化工磁力離心泵運行500小時後,應拆軸承和端面動環的磨損情況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時,應更換軸承和軸向動環。

故障和排除方法
